MonoPong est un jeu de Pong 1D, c’est une version minimaliste et à une seule dimension du célèbre jeu vidéo.

Très simple à réaliser, ce montage peut permettre de comprendre le fonctionnement de plusieurs circuits logiques de base.

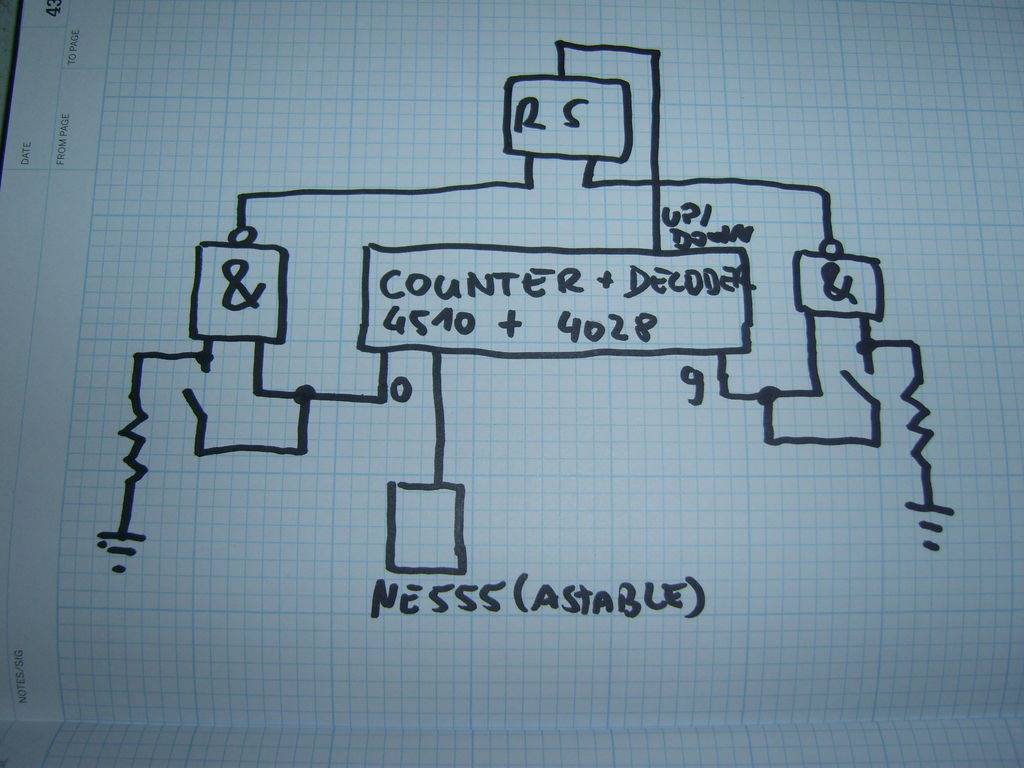

On retrouve donc un NE555 qui fonctionne en astable et il fournit une horloge pour cadencé tous les autres circuits électroniques du montage.

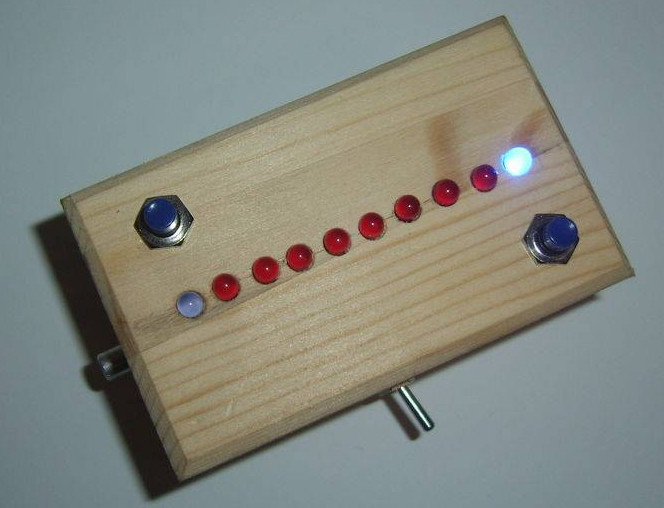

Un circuit 4510 réalise la fonction compteur et avec l’aide d’un 4028, un décodeur BCD-Décimal, il allume une série de de 10 LED placé en ligne.

Deux bouton- poussoirs, avec un système à base de portes NAND (4011) , permettent d’actionner une bascule RS, ce qui a l’effet de modifier le sens de comptage du 4510, compteur ou décompteur.

Bref, un montage à découvrir en détail sur instructables.com , idéal pour découvrir quelques circuits logiques basique.
