    Fabriquer une horloge POV à moindre coût.

    Olivier Despont Publié le 14 juin 2009
    2
    1.5K Vues


    • Partagez sur Facebook
    • Twittez

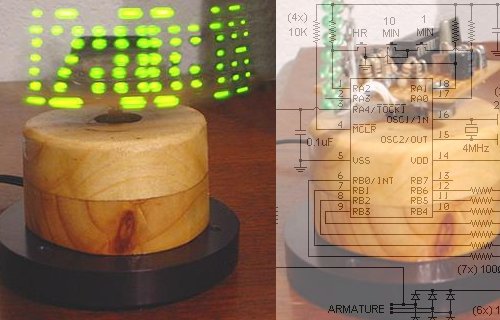

    horloge_pov

    Ce projet d’horloge POV à attiré mon attention, car il utilise des composants vraiment très basiques. En effet, le microcontrôleur est un PIC 16F84 cadencé à 4 Mhz, la transmission de l’énergie s’effectue à l’aide de balais, et le capteur de mouvement est une simple LED IR.

    Le site de Jon Stanley présente ses divers projets, et l’on peut voir que l’homme se diversifie dans quelques domaines bien précis comme les montages d’horloges, les montages sur oscilloscope, ou encore les montages à bases de hautes tension.

    Jon Stanley, à une culture électronique un peu old school, car on peut apercevoir que le ratio dédié à la vielle électronique sur son site est assez conséquent (ampli tube, radio…).

    D’ailleurs même son site, sort d’un ancien temps avec des pages en Html statique.

    Mais il a quand même su garder un œil sur son époque en combinant l’ancien avec le nouveau, comme une horloge POV à base de tube à vide.

    Ce projet d’horloge POV à attiré mon attention, car il utilise des composants vraiment très basiques. En effet, le microcontrôleur est un PIC 16F84 cadencé à 4 Mhz, la transmission de l’énergie s’effectue à l’aide de balais, et le capteur de mouvement est une simple LED IR.

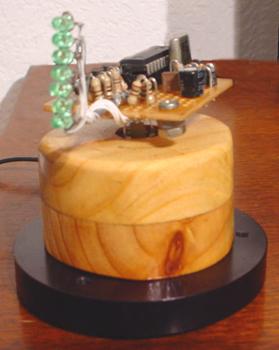

    Le projet qui nous intéresse aujourd’hui, est une autre horloge POV (Persistance de la Vision) mais celle-ci à base de simples LED, 8 au total.2thirdpropclk3

    Le montage est vraiment très simple, un PIC 16F84, un quartz à 4 Mz, 8 LED, 2 LED IR (émettrice et réceptrice) pour la détection du mouvement et seulement quelques résistances.

    Pour le moteur le premier que vous trouverez en état de fonctionnement ira très bien.

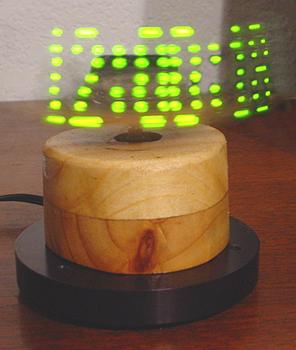

    Et voilà le résultat :

    thirdpropclk5

    Vous pouvez retrouver toutes les infos, les codes sources et les schémas sur le site de Jon Stanley.

    http://www.electronixandmore.com/project/propclock/index.html

    Vues : 1 468
    • Partagez sur Facebook
    • Twittez


    - Annonce -
    construireDIYfabriquerhorlogepicPOV


    Auteur

    Olivier Despont

    La trentaine et passionné par l’électronique et l’informatique. Le DIY et l'univers geek est une vocation que j’ai depuis tout petit, bercé entre les StarWars et les Mac Gyver. J’ai toujours eut une passion très forte pour l’informatique, depuis l’âge de 7 ans où j’ai eu mon premier ordinateur, un Tandy TRS-80 pour les connaisseurs. Et depuis, je suis assez autodidacte et je me forme à l’aide d’internet dans les divers langage de programmation. Actuellement je souhaite prendre un tournant dans ma vie et essayer de travailler à 100% à mon compte sur le web, alors j’essaie de lancer des sites, des idées des concepts dont Semageek fait partie.

    Vous aimerez aussi
    DIY : Fabriquer un robot mangeur de pièces avec une boite de Pringles et un arduino
    10 juillet 2018
    DIY : Transformer un vieux réveil en horloge-station météo à base d’Arduino
    3 juillet 2018
    DIY : Fabriquer une jardinière sur le thème de Mario
    25 juin 2018
    Fabriquer un lecteur Mp3 pour votre bébé.
    A lire en suivant

    Fabriquer un lecteur Mp3 pour votre bébé.

    • Mr Xhark

      J’en ai une chez moi, achetée à nature et découvertes 🙂
      Je peux personnaliser les messages, c’est sympa ^^
      Je ne savais pas que c’était basique comme électronique !

      • semageek

        Je n’en ai pas, mais je pense que je vais réaliser un exemplaire de celle ci, car je pense que j’ai tout pour en faire une.
        J’avoue avec plutôt un design alu brossé que bois, pour le souci esthétique.
