    DIY : Une table traçante A3 pilotée en G-Code

    Olivier Despont Publié le 7 décembre 2016
    1
    2.9K Vues


    • Partagez sur Facebook
    • Twittez

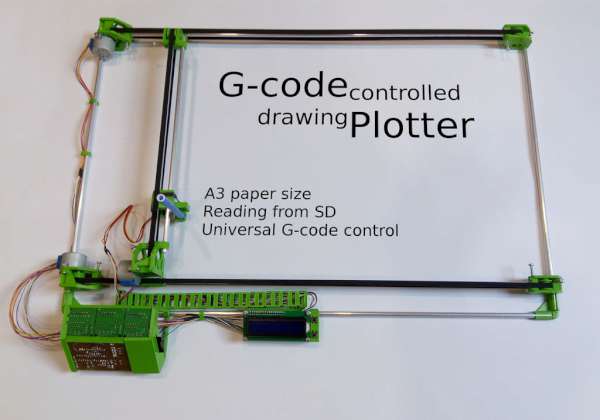

    TheSuperSewcio vient de réaliser une table traçante 2 axes capable de dessiner sur une surface A3.

    Le projet a été réalisé à partir de pièces imprimées en 3D et il est piloté par une carte compatible Arduino UNO avec du G-Code.

    diy-une-table-tracante-a3-pilotee-en-g-code-01

    Pour le déplacement des axes, il a utilisé des petits moteurs pas à pas 5V piloté par des ULN2803 et pour relever le crayon, c’est un Micro Servo Tower Pro SG90 qui fait l’affaire.

    Un afficheur LCD 16X2 a également été intégré avec un backpack I2C pour simplifier le câblage.

    Cette machine est intéressante car elle peut servir de base à d’autres idées, je rajouterais bien dessus une tête laser pour graver sur des meubles en fixant juste le cadre sur la porte d’un buffet par exemple.

    Voici la vidéo de démonstration de cette table traçante DIY.

    Vous pouvez retrouver tout les détails de cette réalisation sur instructables.com.
