    DIY : Un simulateur de flamme à base d’ATTiny

    Patrice Godard Publié le 4 novembre 2013
    10
    1.4K Vues


    • Partagez sur Facebook
    • Twittez

    On m’a offert une sculpture métallique en forme de coq dans laquelle on peut placer un photophore pour obtenir un bel effet lumineux.

    C’est sympa mais j’avais envie de pouvoir profiter de cet effet à la demande, et de jouer un peu avec un ATTiny.

    J’ai profité d’une contribution d’un membre du forum Arduino francophone qui a fait un programme qui donne un résultat vraiment sympathique.

    Je l’ai simplement modifié pour n’utiliser que deux sorties PWM (Il y en a 3 utilisables sur un ATTiny). J’ai aussi changé le mécanisme d’initialisation du générateur aléatoire.

    Il y a 4 LED rouges et 4 LED jaunes, pilotées par deux transistors.

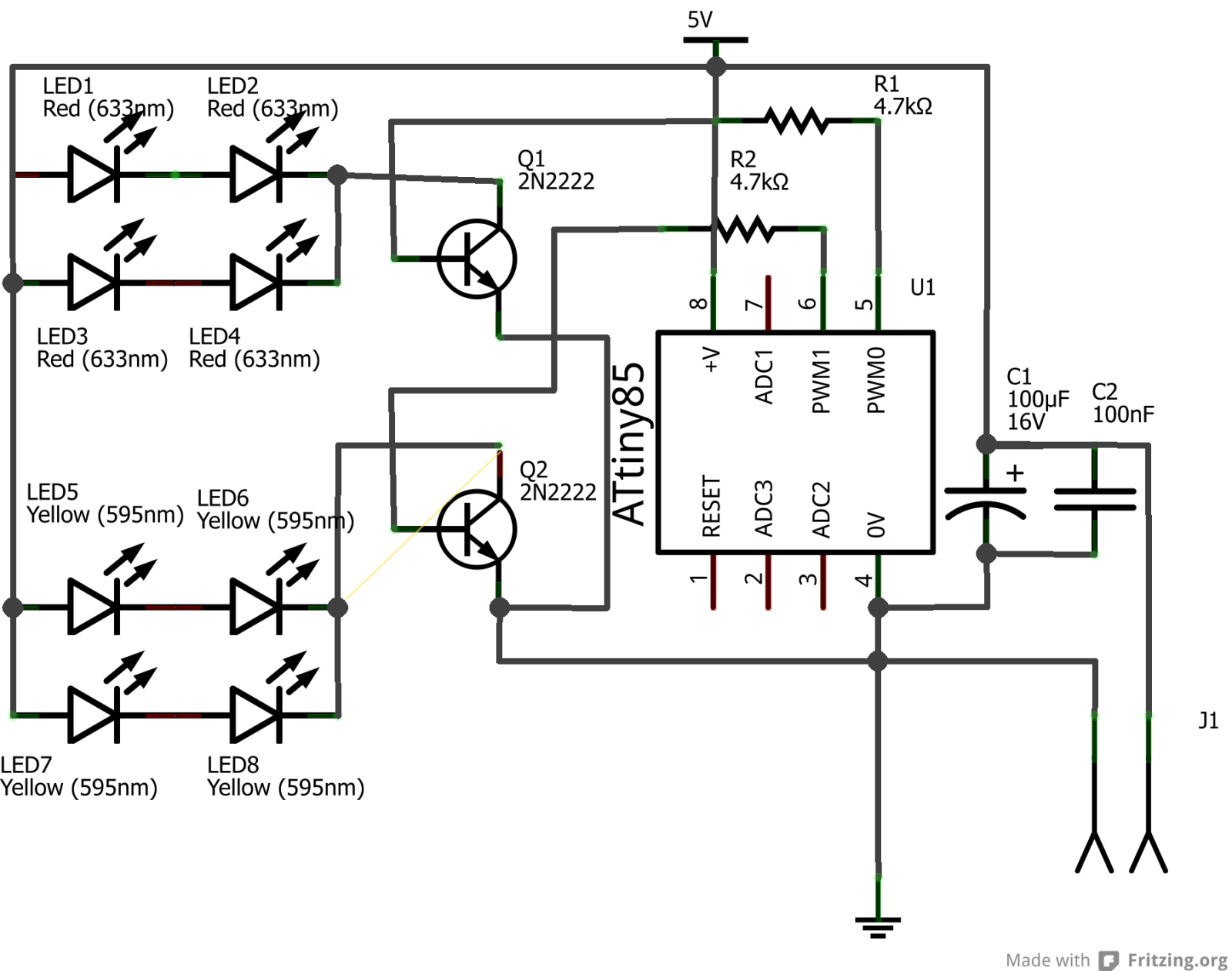

    Le schéma est le suivant:

    diy-un-simulateur-de-flamme-a-base-attiny_schema

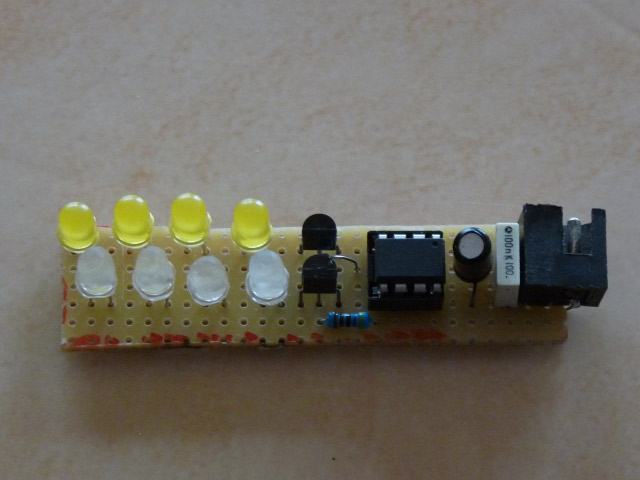

    Le circuit est assez simple pour tenir sur une plaque pré-percée:

    diy-un-simulateur-de-flamme-a-base-attiny-circuit

    Le tout est placé dans un diffuseur fait d’un tube en carton de papier toilette évidé sur lequel j’ai collé deux épaisseurs de papier sulfurisé sur le côté et sur les flancs:

    diy-un-simulateur-de-flamme-a-base-attiny-diffuseur

    Voici ce que cela donne une fois installé dans le coq métallique:
