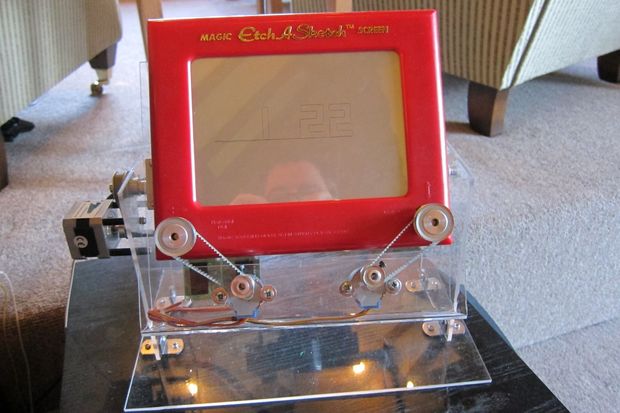

Dodgey99 vient de concevoir un horloge très particulière car elle dessine l’heure sur un télécran.

Ce montage utilise un montage à base ATMega328 programmé avec un bootloader Arduino UNO, qui va piloter des petits moteurs pas à pas actionnant les commandes du télécran.

diy-un-horloge-realise-avec-un-telecran-pilote-par-ardu

Pour conserver l’heure, on retrouve un module RTC à base de DS1307 , ce qui est classique dans ce genre de montage.

Les petits moteurs pas à pas sont eux pilotés avec des ULN2803 et le gros moteur pas à pas, qui permet le basculement et l’effacement du télécran, est géré par un driver de moteur.

Voici une vidéo pour découvrir cette horloge télécran.

Vous pouvez retrouver tout les détails de cette réalisation sur instructables.com
