    DIY : Un 4x4x4 cube remplit de LED RGB.

    Olivier Despont Publié le 21 mars 2010
    4
    796 Vues


    • Partagez sur Facebook
    • Twittez

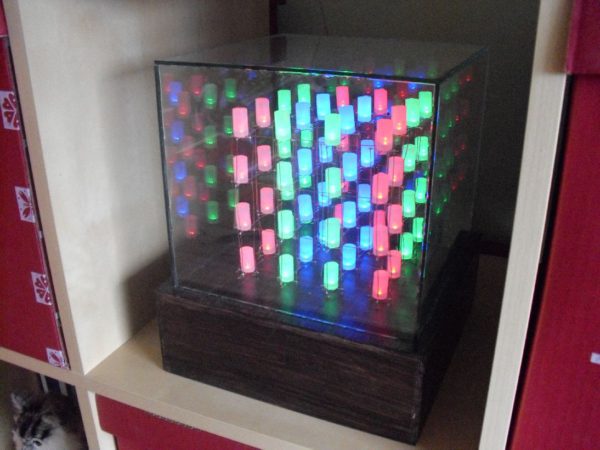

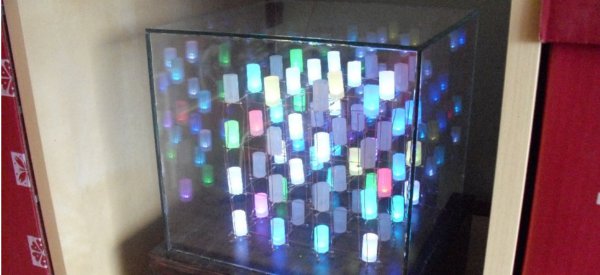

    On a déjà vu pas mal de cube utilisant les propriétés de la diode montée en matrice, mais cette réalisation électronique est un un poil plus complexe, car elle utilise cette fois-ci des LED RGB. L’ensemble est placé sous une cloche de verre, et un support en bois abrite le cœur du système.

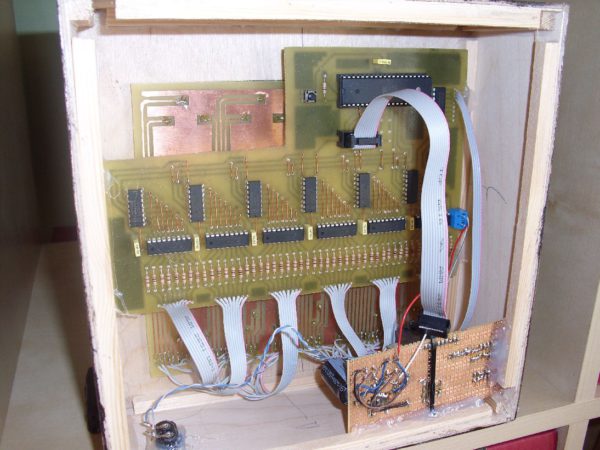

    Le principe de fonctionnement est simple, un micro-contrôleur Atmel ATMega32 gère l’ensemble.

    Une série de circuits UDN2981A gère le tampon issu d’un registre série 48 bits, composé de 6 74HCT595N.

    La sortie en puissance est quand à elle réalisé par des ULN2803A.

    Et voilà le résultat en vidéo :

    Vous pouvez retrouver plus de détails sur ce projet sur : elektroda.pl

    Vues : 796
    • Partagez sur Facebook
    • Twittez


    - Annonce -
    74HCT595NATMega32atmelconstruirecubeDIYElectroniquefabriquerledmatricergbUDN2981AULN2803Avideo


    Auteur

    Olivier Despont

    La trentaine et passionné par l’électronique et l’informatique. Le DIY et l'univers geek est une vocation que j’ai depuis tout petit, bercé entre les StarWars et les Mac Gyver. J’ai toujours eut une passion très forte pour l’informatique, depuis l’âge de 7 ans où j’ai eu mon premier ordinateur, un Tandy TRS-80 pour les connaisseurs. Et depuis, je suis assez autodidacte et je me forme à l’aide d’internet dans les divers langage de programmation. Actuellement je souhaite prendre un tournant dans ma vie et essayer de travailler à 100% à mon compte sur le web, alors j’essaie de lancer des sites, des idées des concepts dont Semageek fait partie.

    Vous aimerez aussi
    DIY : Fabriquer un robot mangeur de pièces avec une boite de Pringles et un arduino
    10 juillet 2018
    DIY : Transformer un vieux réveil en horloge-station météo à base d’Arduino
    3 juillet 2018
    DIY : Fabriquer une jardinière sur le thème de Mario
    25 juin 2018
    DIY : Fabriquer un magnifique Mario en PaperCraft
    A lire en suivant

    DIY : Fabriquer un magnifique Mario en PaperCraft

    • semageek

      DIY : Un 4×4×4 cube remplit de LED RGB. – http://tinyurl.com/yctezs5

    • DjPierreD

      Salut à tous,

      … et encore plus fort ce cube chinois :
      http://www.youtube.com/watch?v=Aj3_v7xCyJ0

      Le problème ne vient pas de la carte électronique, mais du système de pilotage. Autant pour un cube 3 x 3 x 3 monochrome, il est possible de le piloter manuellement, mais pour un cube 4 x 4 x 4 et encore plus 16 x 16 x 16 en RGB piloté en PWM, c’est mission impossible. Il faut donc un puissant logiciel de contrôle.

      Sinon également sur instructables.com, il y a des schémas et des logiciels pour piloter un cube 8 x 8 x 8 en monochrome avec un lecteur audio pour faire un vumètre 3D.

      Bon soudage si vous vous lancez dans l’aventure !

      DjPierreD

      • Semageek

        @DjPierreD
        C’est clair que le cube chinois en vidéo et impressionnant, mais le cout intrinsèque devient vide exponentiel, de plus ça devient vraiment coton à réaliser.
        Sinon, c’est vraiment un beau projet.

    • 3dleds

      Tu as raison DjPierreD pour piloter un cube de 16x16x16 il faut un logiciel,
