A l’aide d’un montage électronique transmettant les informations en bluetooth, il est possible de transformer son mobile Android en oscilloscope numérique 2 voies. Ce montage permettra d’effecteur des mesures à moindre cout pour analyser des signaux analogiques sur vos montages.

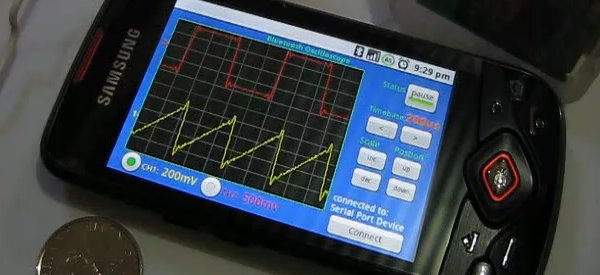

diy transformer mobile android oscilloscope bluetooth DIY : Transformer un mobile Android en oscilloscope numérique

Le montage électronique est constitué d’un PIC Microchip dsPIC33FJ16GS504 qui a pour fonction de numériser les signaux analogiques grace à son convertisseur analogique/numérique intégré. Il transmet ensuite les information à un module SPP bluetooth LMX9838 afin d’envoyer les informations au mobile.

Au niveau des caractéristiques :

  • temps/Division : 5US, 10us, 20uS, 50us, 100us, 200US, 500 ms, 1 ms, 2 ms, 5 ms, 10ms, 20ms et 50ms
  • Volt/Division : 10mV, 20mV, 50mV, 100mV, 200mV, 500mV, 1V, 2V et GND
  • Entrée analogique de -8V à 8V

Voici une vidéo de démonstration :


Vous pouvez retrouver tous les détails pour réaliser ce projet sur projectproto.blogspot.com

source : hackaday.com

  • adrien5x2

    ne pensez-vous pas que les ondes bluetooth perturberaient l’oscillogramme ?

    • http://www.semageek.com/ Semageek

      @adrien5x2 : Les valeur sont numérisé par le DsPic, à partir de là elles sont numériques et elle ne peuvent donc pas être perturbé.
      Il vaut mieux cependant utilisé un câble blindé (style ceux utilisé pour les sondes oscilloscope) pour effectuer la prise de mesure et donc éviter les perturbations extérieures.
      Personnellement, je ne pense pas que l’émission bluetooth perturbe la conversion analogique/numérique, mais c’est un bon point à prendre en compte.

  • adrien5x2

    d’accord . merci.
    je pense rester avec mon oscillo arduino :D
