Après l’achat de ma première voiture et découvrant le monde de la RFID et d’autre technologie d’identification sans fil, j’ai décidé de me lancer dans un starter de voiture par badge.

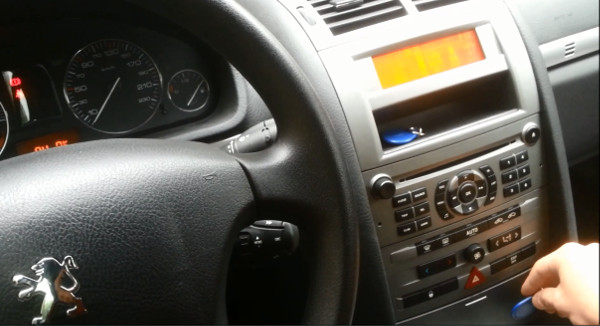

L’idée est globalement simple, en passant une première fois un badge au niveau du cendrier, la voiture allume le tableau de bord. Si on pose le badge un peu plus longtemps, la voiture démarre. Un second passage arrête alors la voiture.

diy-starter-de-voiture-rfid-01

Le but final est de pouvoir démarrer la voiture avec une bague NFC  et donc d’avoir ses clefs à portée de doigt !

D’un point de vu hardware, il s’agit d’ajouter à la voiture sur les fils de démarrage deux relais ( relais de contact et un autre de starter) qui sont commandés par une carte arduino nano (par souci d’espace) ainsi qu’un module RFID en 13.56mHz. (RC522 dans mon cas).

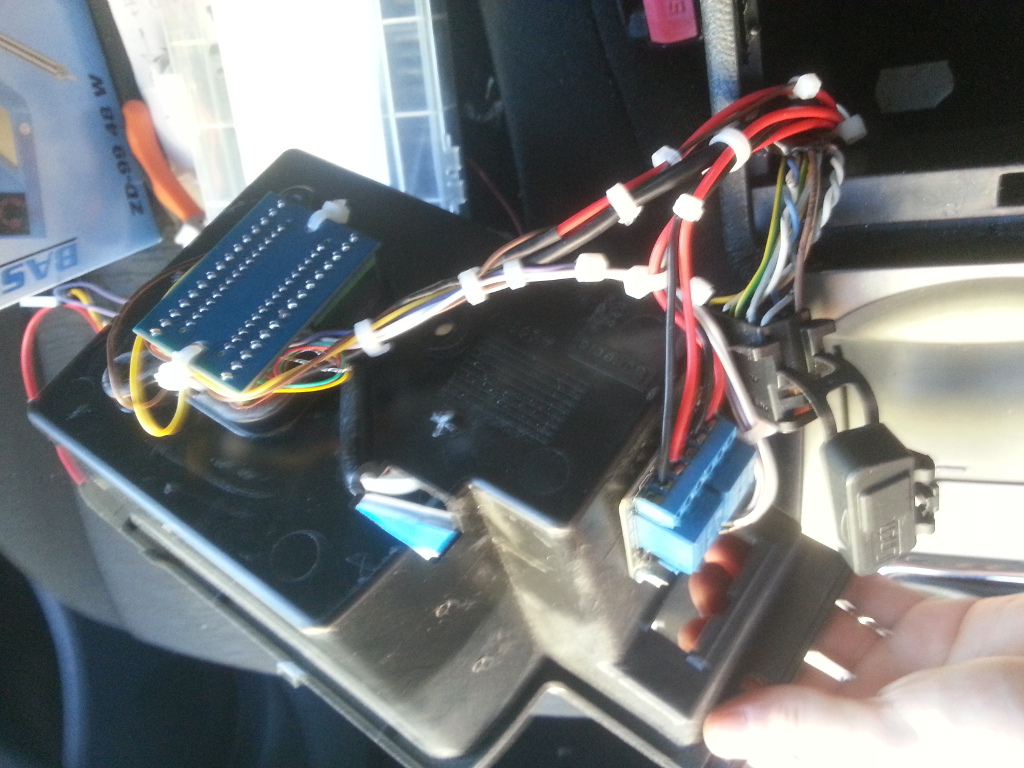

Le système de relais et la arduino sont situées sous l’accoudoir, au final rien n’est visible depuis l’habitacle.

diy-starter-de-voiture-rfid-02

L’alimentation de l’arduino se fait via un hacheur buck (abaisseur) sur les fils d’alimentation temporaire du plafonnier, évitant ainsi une constante alimentation de la carte et donc de vider la batterie de voiture au fil du temps.

La tension du plafonnier est de 12 volts mais peut varier en fonction de la vitesse (rechargement de la batterie), il est donc conseillé de mettre un hacheur pour éviter de détruire la précieuse arduino !

Un autre souci est d’enlever l’anti-démarrage de la voiture, qui va empêcher de démarrer sans les clefs qui contiennent un transpondeur, ma solution a était de faire dupliquer le transpondeur et le le fixer directement sur l’antenne de l’anti démarrage.

Dans la version future j’envisage de coupler ce système aux portes, pouvant également déverrouiller la voiture, réalisant alors un système sans aucune clef.

Une vidéo pour illustrer le fonctionnement :
