Pour réaliser une photo thermique, il faut débourser plusieurs milliers d’euros pour pouvoir repérer les pertes de chaleur d’une maison ou faire appel à des spécialistes qui coûtent une vraie fortune.

Inspiré de cet article : DIY : Comment réaliser des photos thermiques à moindre coût

diy realiser une photo thermique simplement avec un mobile android et un arduino 04 600x292 DIY : Réaliser une photo thermique simplement avec un mobile Android et un arduino

Le projet à pour but de rendre la photo thermique accessible au grand public : il est composé de deux parties : la première est de récolter la température et de les transmettre en wifi à un téléphone android à l’aide de module arduino, la deuxième est de récolté toutes les températures puis de colorier l’image avec les couleurs adaptés.

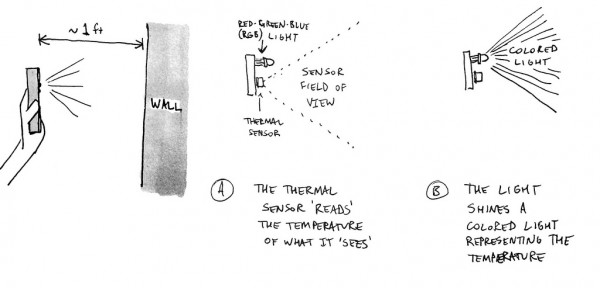

La première partie est composée d’une carte arduino uno, d’une carte wifly servant à communiquer les températures et le plus important d’un capteur infra-rouge qui permet de mesurer précisément les températures d’une pièce

diy realiser une photo thermique simplement avec un mobile android et un arduino 01 DIY : Réaliser une photo thermique simplement avec un mobile Android et un arduino

Pour réaliser l’image finale, il faut auparavant prendre une photo à l’aide du téléphone de la façade de votre maison, de votre chambre … puis définir le nombre de mesure à effectuer, l’app définira alors toutes les zone ou les mesure devront être prise, effectuer ces mesurer.

Pour envoyer les températures au serveur, il suffit seulement d’envoyé la température sous cette forme XX.X allons de -99.9 à 99.9 (l’adresse ip et port de connexion sont précise dans le menu)

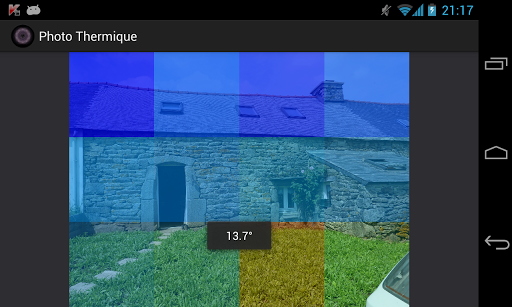

Le rendue finale n’est cependant pas le même que celui d’une caméra thermique, ce n’est qu’une approximation qui vous permet notamment :

- D’avoir une idée globale de l’efficacité de l’isolation de votre maison

- Repérer le point le plus froid et le plus chaud de votre maison

diy realiser une photo thermique simplement avec un mobile android et un arduino 02 DIY : Réaliser une photo thermique simplement avec un mobile Android et un arduino

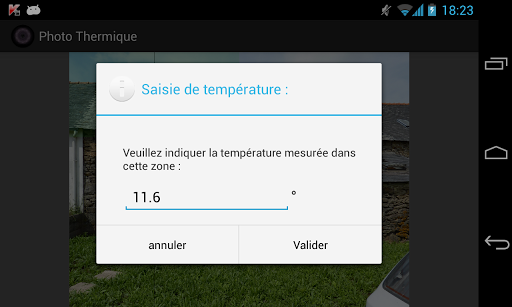

On peut également renseigner les températures directement depuis l’app

diy realiser une photo thermique simplement avec un mobile android et un arduino 03 DIY : Réaliser une photo thermique simplement avec un mobile Android et un arduino

L’app est disponible sur google play : photo.thermique.isn

  • yoyo

    Quelle est la portée du capteur de température ? je ne l’ai pas trouvé dans sa notice.
    Car pour une maison il faut plusieurs metres.

  • Luc

    Je pense que la portée ne doit pas dépasser les 30 cm
