DIY : Music LED Light Box, Visualisez la musique en lumière.

Auteur :

Voici un montage électronique très simple qui permet de visualiser la musique sous forme de lumière émise par des LED. Ce montage peut même être réaliser en 30 secondes et sans soudure et surtout il ne coûte quasiment rien.

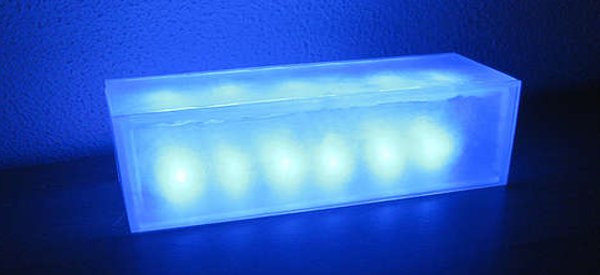

led audio musique visualiser diy musique DIY : Music LED Light Box, Visualisez la musique en lumière.Au niveau des composants utilisés il suffira juste d’une batterie 12V, quelques LED, une prise Jack et un transistor TIP31. Pour le nombre de LED, vous pourrez faire le choix judicieux en fonction de l’effet désiré.

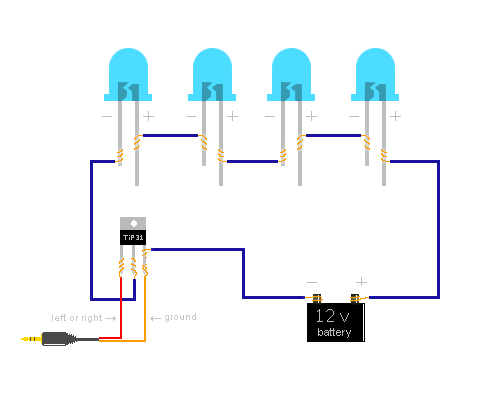

Le montage si dessous nous montre bien qu’il n’y a rien de compliqué :

Building the circuit1 DIY : Music LED Light Box, Visualisez la musique en lumière.

Et voilà le résultat en vidéo qui reste quand même sympathique vu le budget investi.


Vous pouvez retrouver plus de détails sur le montage électronique sur : instructables.com

via : hacknmod.com

  • http://nounours.eu Xav

    On peut aisément faire de la lumière en stéréo également, Leds Bleues pour la gauche et rouge pour la droite… ou d’autres couleurs of course, il suffit simplement de créer un second circuit en parallèle.

  • john the ripper

    Salut tout le monde je voudrai savoir pourquoi il n’y a pas de résistance et savoir si je pouvais mettre 8 LED en en faisant 4 paires de LED mises en série ou si je pouvais mettre 4 ou 6 LED sans modifier la tension d’alimentation. Peut on aussi raccorder le côté droit et le côté gauche sur la même patte du transistor pour le stéréo.

    Merci pour celui ou celle ou ceux qui répondrons ^^
    Bonne journée
    mon mail : jojo3945@hotmail.fr

    • http://www.semageek.com/ Semageek

      @John the ripper : La tension d’alimentation ne bougera car fournit par la source audio, mais tu peut essayer avec 6 LED sachant que chacune ajouter fait d’autant plus chuter la tension en fonction de sa caractéristique. Pour la stéréo par contre il faut utiliser 2 transistor, un pour chaque voie.

  • ftorama

    Ce montage est un crime envers l’électronique….

    Le courant n’est pas limité vers la base du transistor…la source peut cramer.

    Le courant n’est pas limité dans les leds, elles peuvent cramer, et le transistor aussi.

    Avec cette centrale à fusion de composants, la batterie peut exploser.

    Par un heureux hasard, il se trouve que ça a fonctionné dans le cas présent, mais je ne conseille à personne d’essayer de reproduire ce montage. Il ne faut pas prendre pour argent comptant tout ce qu’on trouve sur internet, et là c’est une bidouille infame

  • Éric

    Bravo pour les avertissements. l’idée de cette musicLED est toute fois très attirante.
