Vous avez 2/3 composants qui traînent dans la poussière et un peu de temps devant vous ?

Je vais vous montrer un petit jeu simple : le but est d’appuyer avant son adversaire.

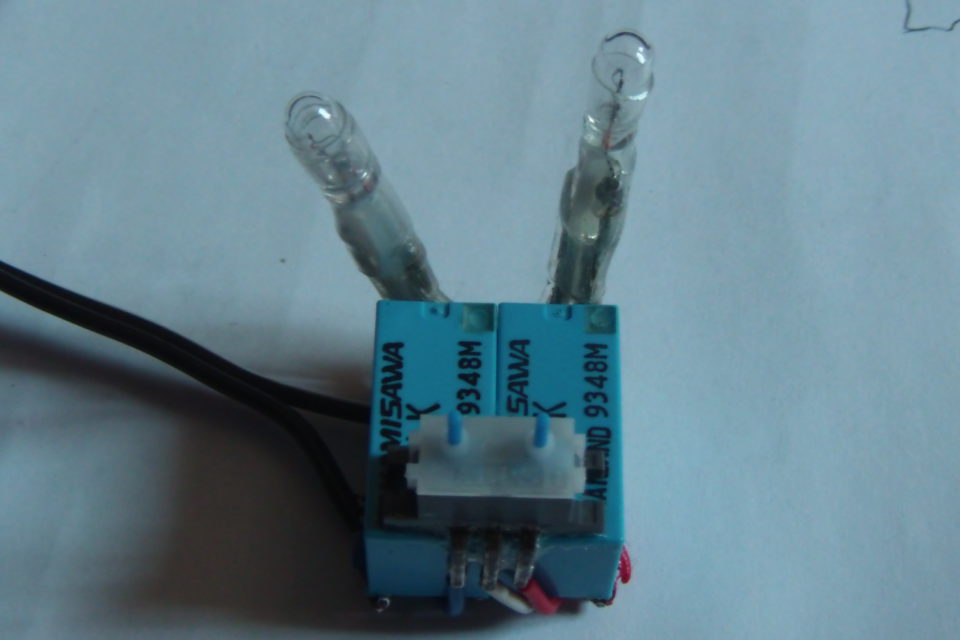

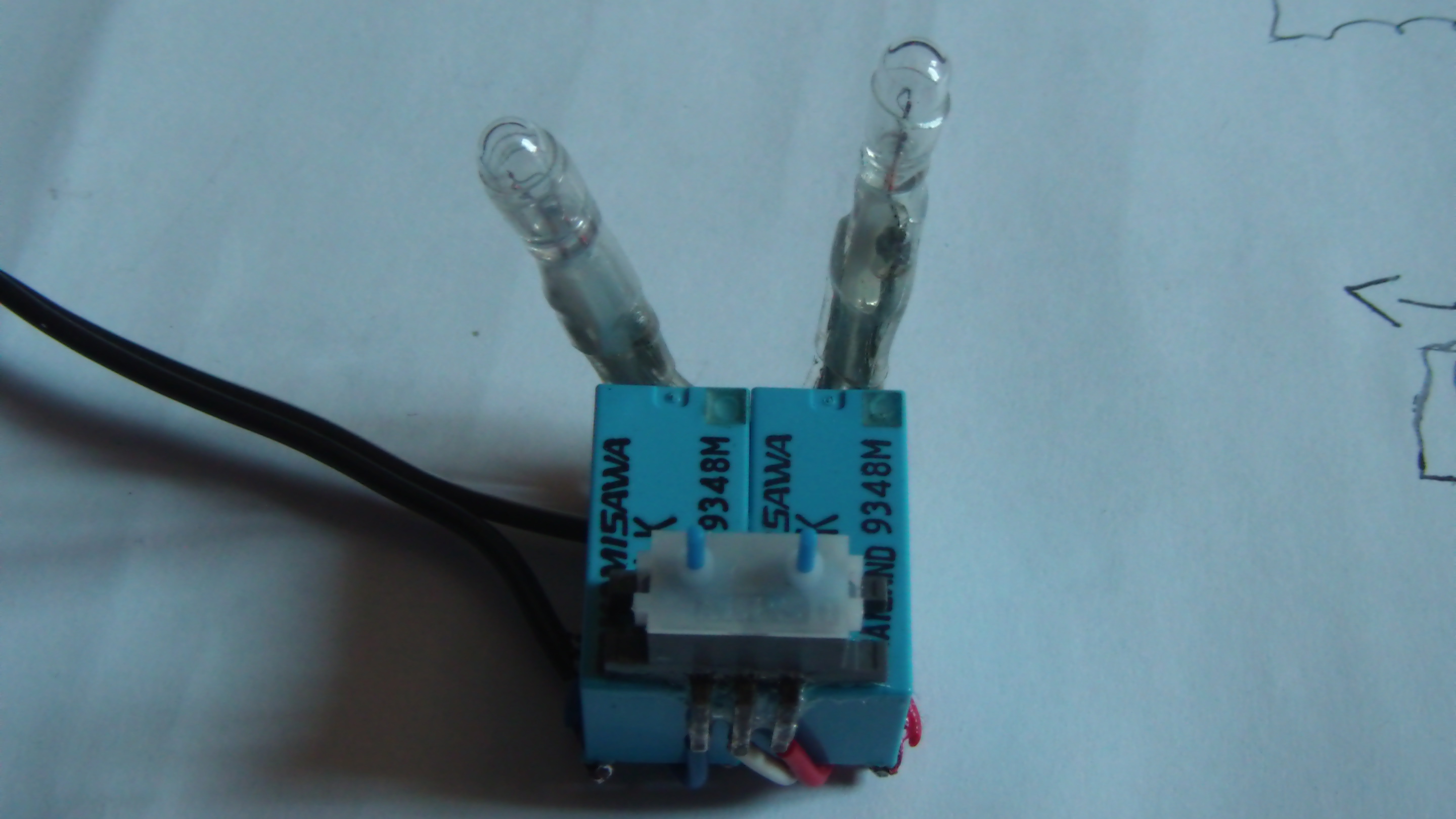

diy-mini-jeu-avec-les-fonts-de-tiroirs-03

Ils vous faut :

  • Deux boutons
  • Deux relais (avec les contacts NO et NC)
  • Deux ampoules
  • Une pile 9V et son support
  • un peu de fils, etc…

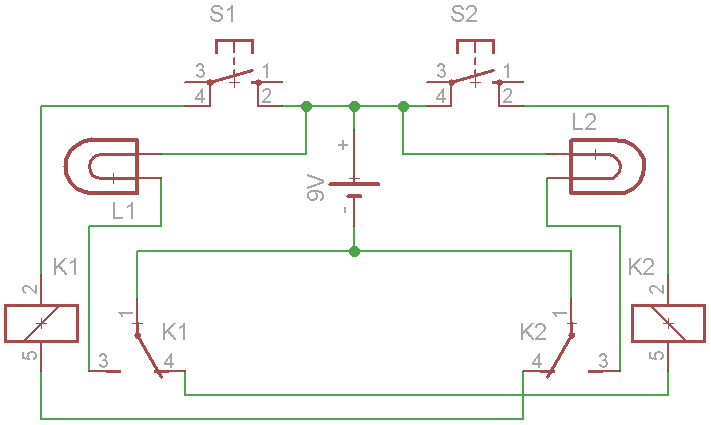

Voici le schéma :

diy-mini-jeu-avec-les-fonts-de-tiroirs-01

En appuyant sur S1, la bobine K1 va s’actionner (vu que le courant passe par 1 et 4 de K2) et donc allumer L1. Mais si on appuie sur S2, K2 ne pourra pas s’actionner puisque 1 et 4 de K1 sont ouverts.

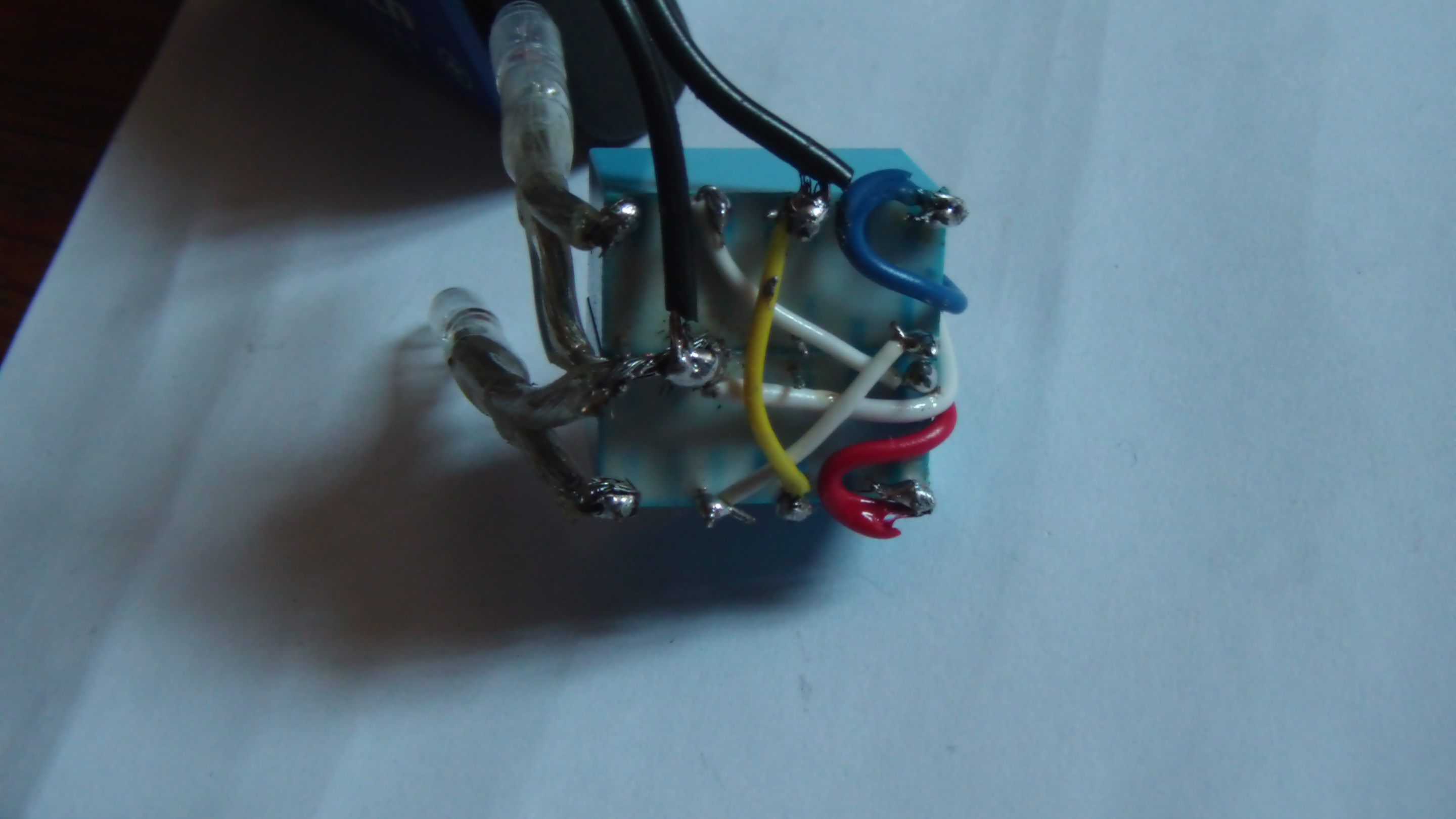

Le dessous est un peu brouillon, mais ça fonctionne :

diy-mini-jeu-avec-les-fonts-de-tiroirs-02

Et une petite vidéo de test :
