L’hiver approche, le froid avec, alors voici un moyen simple de faire une chaufferette alimenté par une pile 9V.

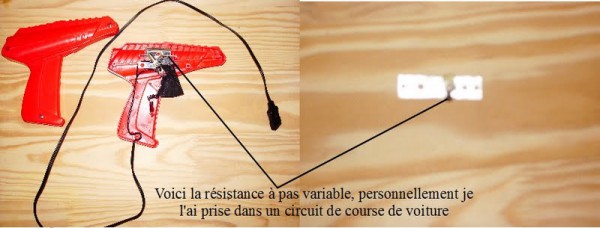

Pour cette construction il vous faudra une pile 9V, un interrupteur, du fil, une prise 9V, deux liens, du bois (la taille variera selon la taille du composant suivant) et une résistance à pas variable (ou deux) de ce type :

1er étape :

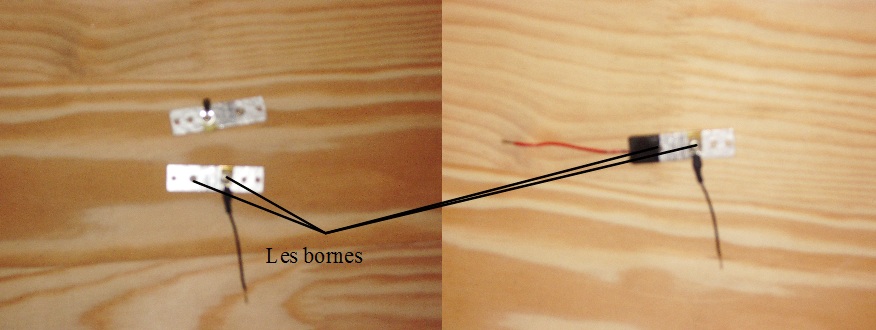

Branchez deux fils sur les bornes de la tresse de la résistance, voici l’étape en image :

2ème étape :

On réalise deux trous à l’extrémité du morceau de bois, deux trous dans une extrémité de la résistance (s’ils ne sont pas déjà fait). (doublez les étapes si vous avez pris la version avec deux résistances)

3ème étape :

Soudez un (deux pour la version avec deux résistances) des fils sur l’interrupteur, soudez aussi un des fils de la prise 9V sur l’interrupteur.

4ème étape :

Soudez les fils restant ensemble, fixez la (les) résistance(s) avec les liens au morceau de bois et vous avez fini.

Conseil : protéger les connexions avec de la gaine thermo-rétractable

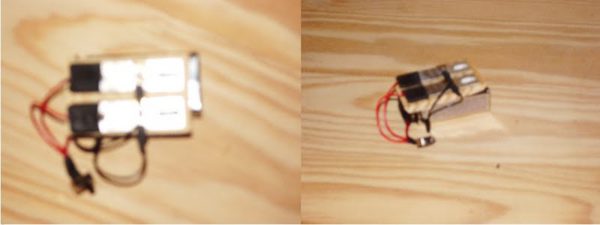

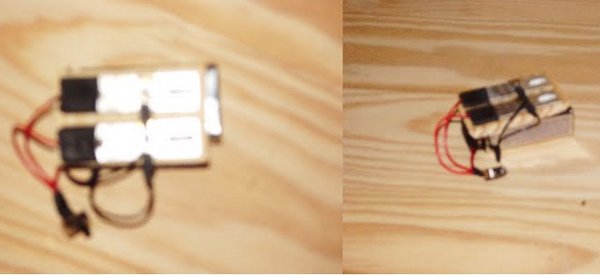

Voici à quoi ressemble l’ensemble fini :

Avec une seule résistance et une pile 9V un peu fatigué, la température peut monter à plus de 60°.

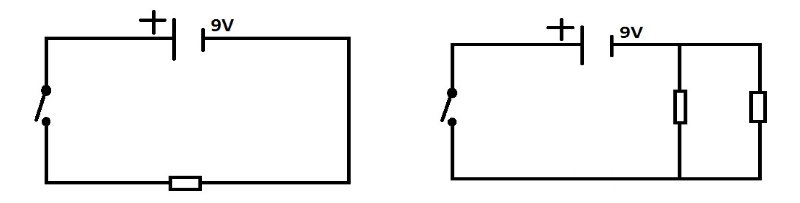

Bon voici les schémas des deux versions :

Maintenant que vous savez comment faire une chaufferette, vous êtes prêt pour l’hiver.
