Ce petit montage électronique à base d’Atmel ATtiny13 permet de lire des tag RFID à 125 kHz qui utilise le protocole ELM400.

Le principe de fonctionnement est très simple il suffit d’approcher une badge RFID assez près, le montage va alors le lire et transmettre l’ID du badge en ASCII à travers une liaison série à 2400 bauds.

Le montage comprend également un buzzer qui va bipper à chaque lecture correcte.

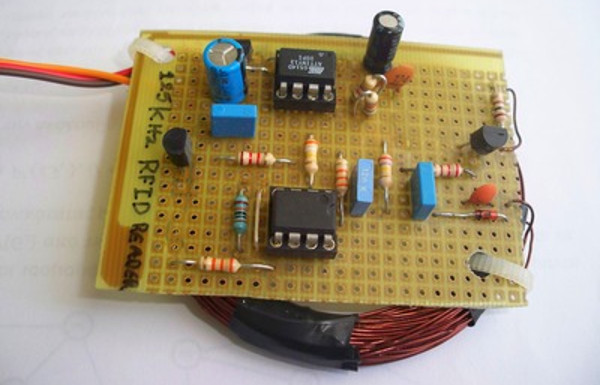

diy-fabriquer-une-lecteur-de-tag-rfid-125-khz-avec-un-attiny13

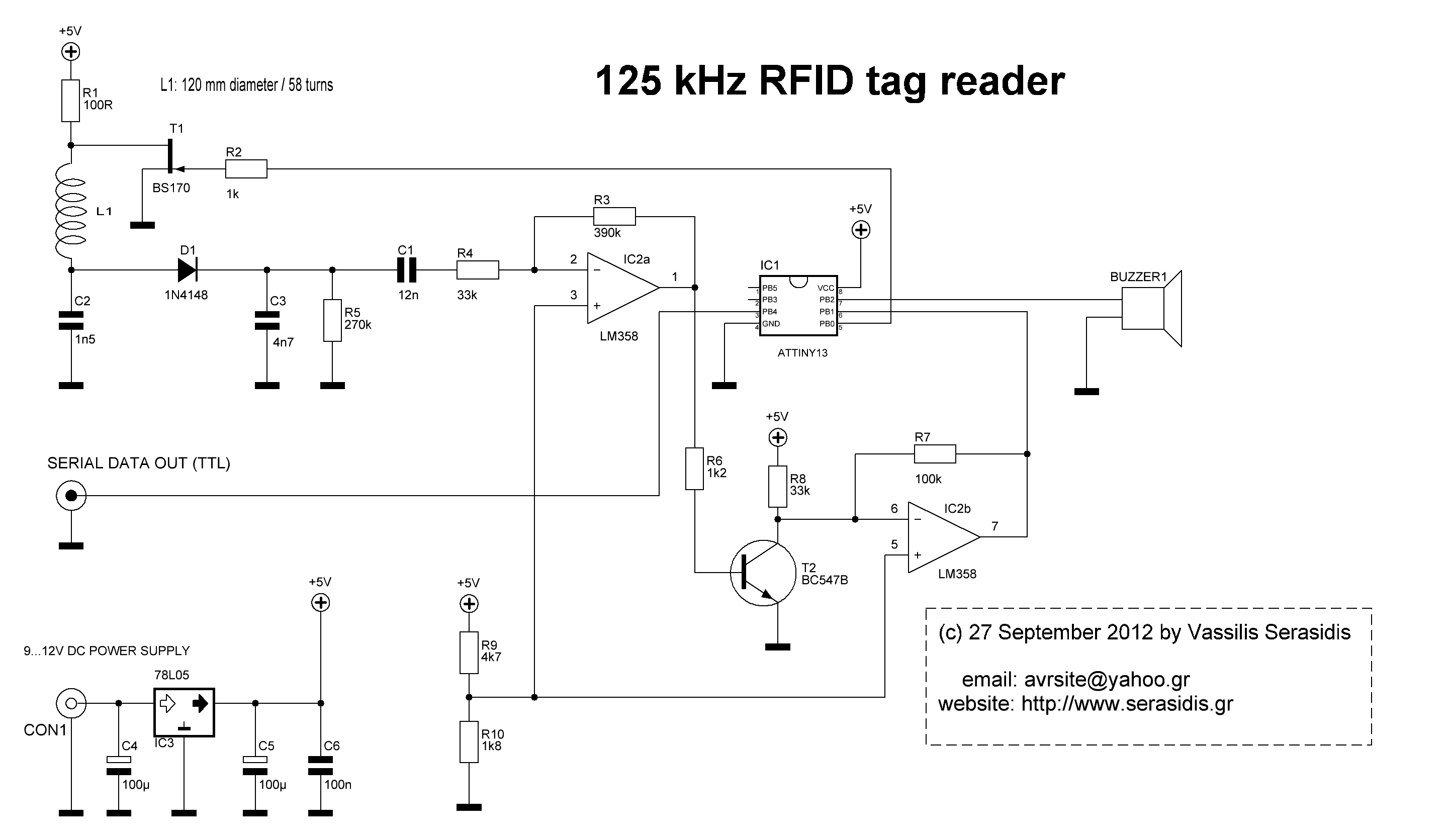

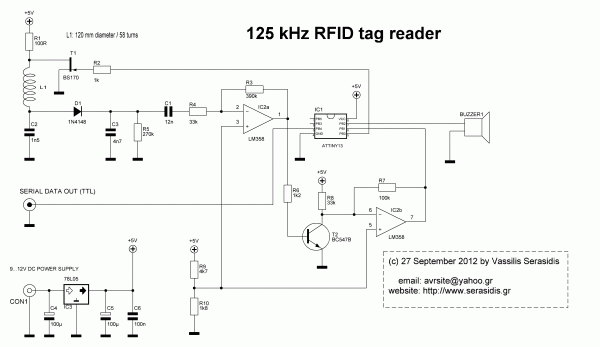

Au niveau du schéma électronique, rien de compliqué au niveau de la conception.

diy-fabriquer-une-lecteur-de-tag-rfid-125-khz-avec-un-attiny13



Pour la partie fonctionnement, vous pouvez  retrouver toutes les explications et les code-sources sur serasidis.gr

C’est un excellent moyen pour explorer le monde du RFID avec un micro-contrôleur ATtiny13.

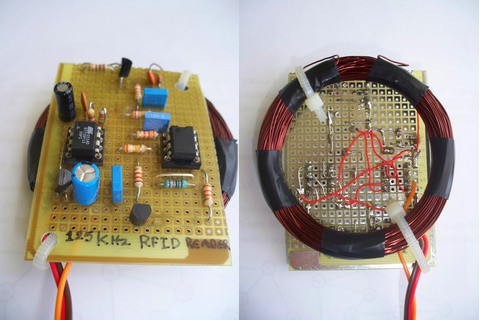

diy-fabriquer-une-lecteur-de-tag-rfid-125-khz-avec-un-attiny13-2
