Bruno a trouvé un moyen original de recycler un vieux lecteur DVD de son ordinateur, il l’a tout simplement transformer en imprimante matricielle.

diy fabriquer une imprimante a partir de pieces detachees dun lecteur dvd DIY : Fabriquer une imprimante à partir de pièces détachées dun lecteur DVD

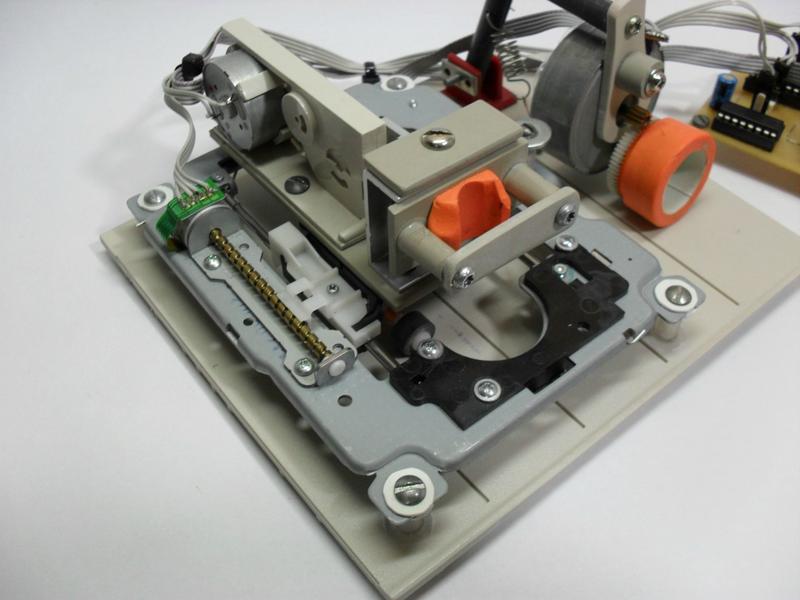

Pour arriver à cette réalisation, il a récupéré plusieurs éléments mécaniques (avec les moteurs) qu’il a assemblé différemment. On retrouve ainsi la partie servant à manipuler la tête de lecture, qui permet de déplacer la tête de d’impression selon l’axe des X.

diy fabriquer une imprimante a partir de pieces detachees dun lecteur dvd 02 600x450 DIY : Fabriquer une imprimante à partir de pièces détachées dun lecteur DVD

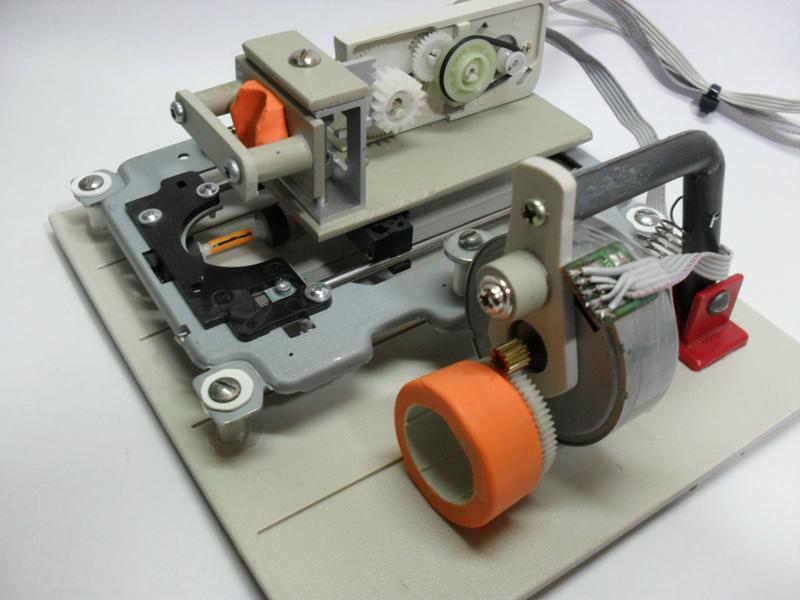

Le mécanisme servant à verrouiller le disque DVD, permet d’actionner la tête d’impression pour la lever ou la baisser (axe Z). Celle-ci consiste en un support dans lequel on fixe un simple stylo feutre.

diy fabriquer une imprimante a partir de pieces detachees dun lecteur dvd 03 600x450 DIY : Fabriquer une imprimante à partir de pièces détachées dun lecteur DVD


On retrouve également le moteur du système d’éjection qui permet de déplacer la feuille de papier sous la tête de lecture selon l’axe Y.

diy fabriquer une imprimante a partir de pieces detachees dun lecteur dvd 04 600x450 DIY : Fabriquer une imprimante à partir de pièces détachées dun lecteur DVD

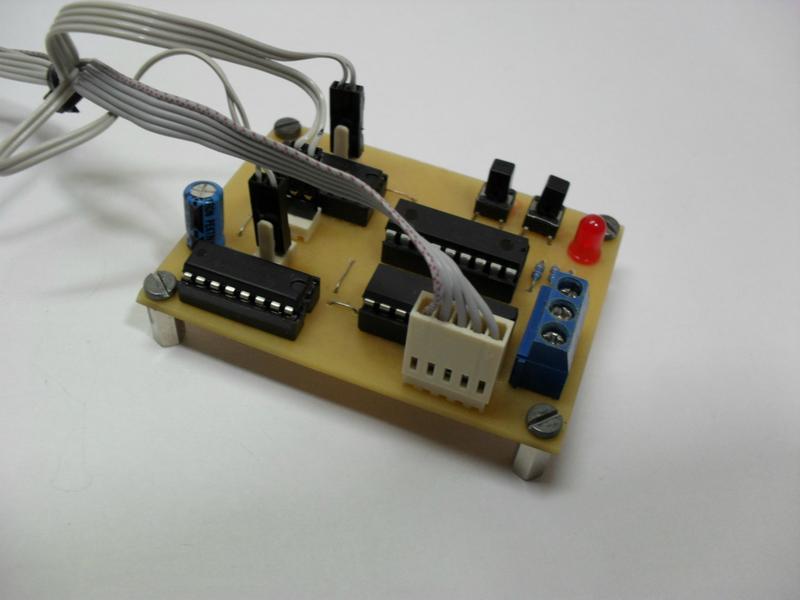

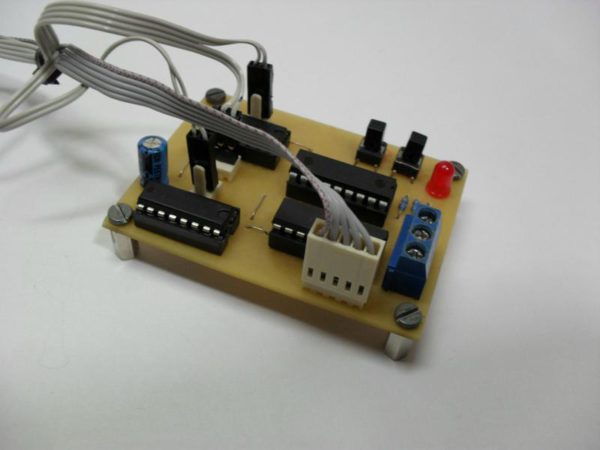

Une carte contrôleur permet de piloter l’ensemble des moteurs d’une manière totalement autonome. On ne dispose pas du détail de celle-ci, mais elle comporter un micro-contrôleur comme l’ATMEGA328, et surement des ponts en H comme les circuits L293D.

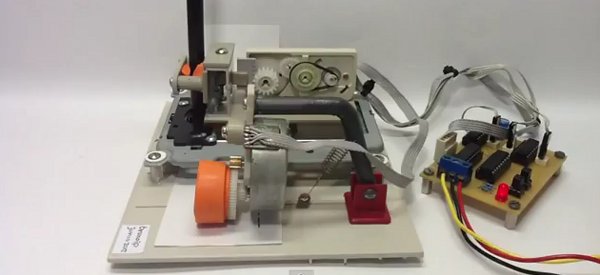

Voici une vidéo de démonstration de cette imprimante réalisée à partir des éléments d’un lecteur DVD.
