Alan Parekh a réalisé une horloge originale, en effet, elle utilise 3 multimètres pour afficher les heures, les minutes et les secondes. Pour cela chaque multimètre affiche un un courant (en mA) issue d’une carte contrôleur à base de PIC. Une belle horloge à accrocher dans son labo.

multimetre horloge ampere heure diy pic DIY : Fabriquer une horloge qui affiche lheure avec 3 multimètres

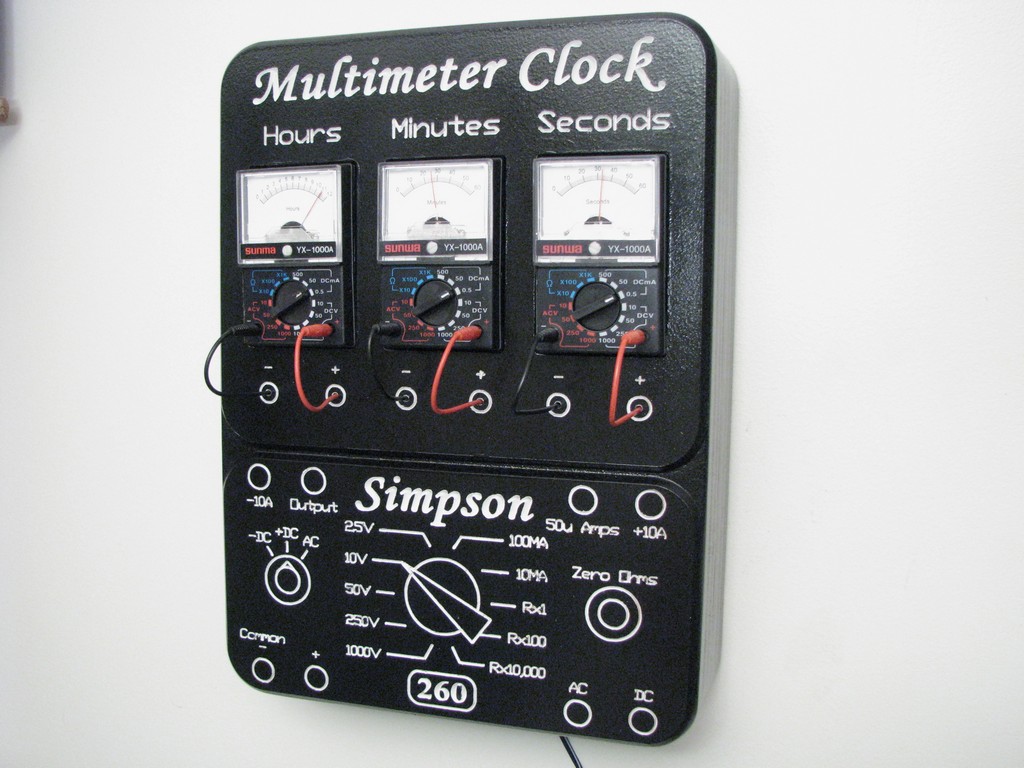

C’est une belle réalisation qui reprend le design d’un vieux multimètre Simpson 260.

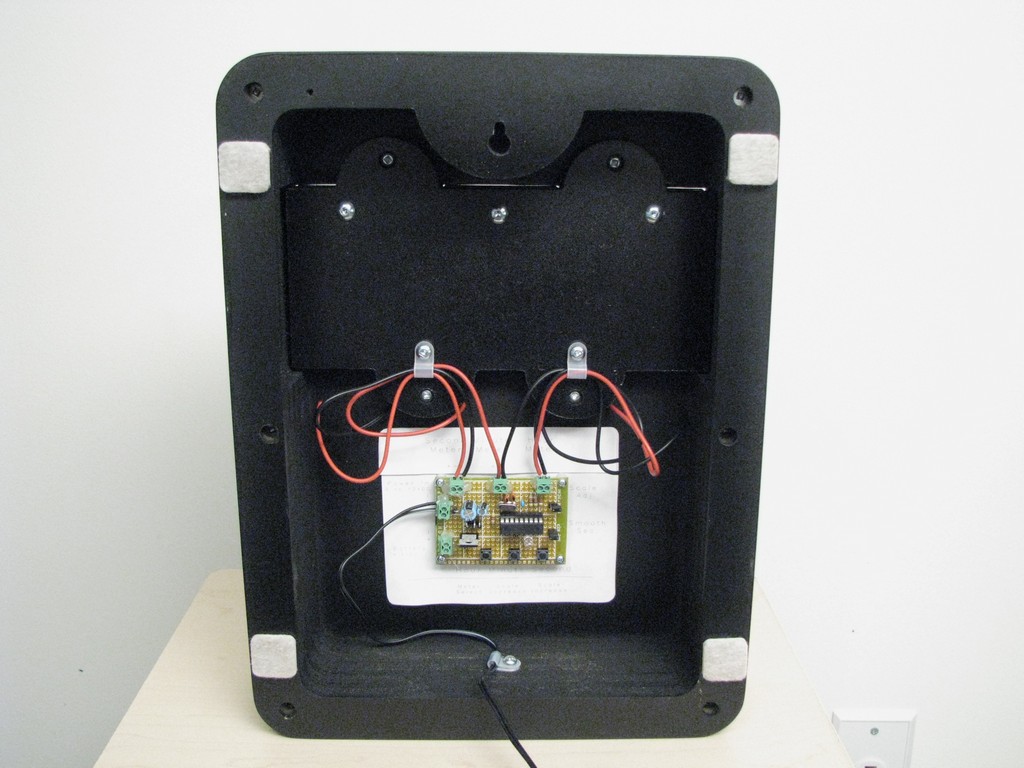

multimetre horloge ampere heure diy pic 2 600x450 DIY : Fabriquer une horloge qui affiche lheure avec 3 multimètresmultimetre horloge ampere heure diy pic 3 600x450 DIY : Fabriquer une horloge qui affiche lheure avec 3 multimètres

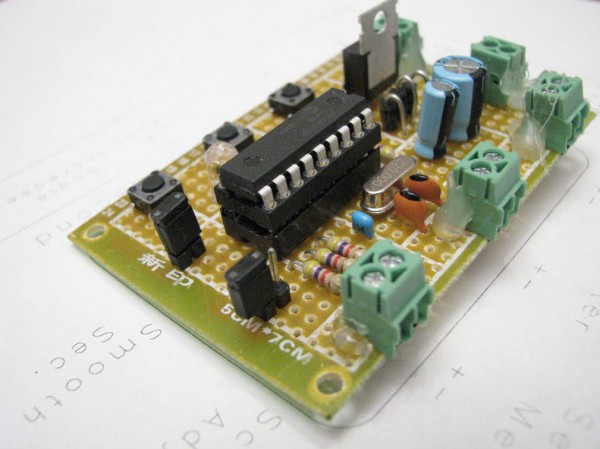

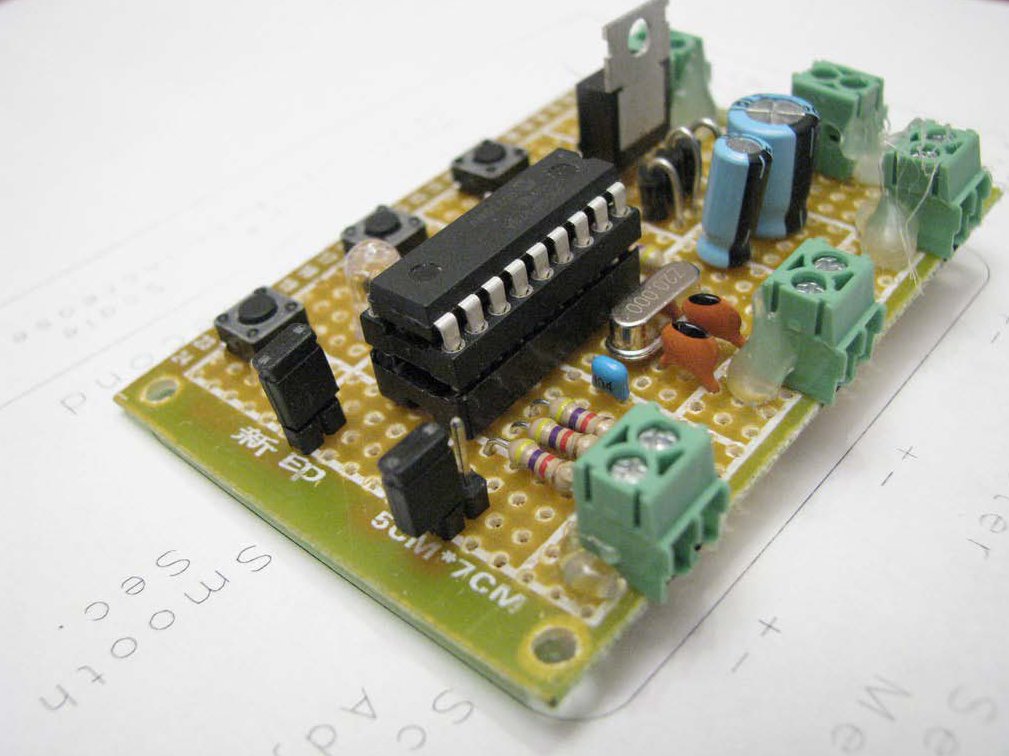

La carte contrôleur est à base d’un PIC 16F628A et elle génère 3 tensions qui traverse une résistance de 4.7K. Les tensions traversant les résistances génère ainsi un courant qui lu directement par les multimètres en façade.

Les tensions sont réalisé sur le principe du PWM.

multimetre horloge ampere heure diy pic 4 600x449 DIY : Fabriquer une horloge qui affiche lheure avec 3 multimètres

Vous pouvez retrouver toutes les indications pour réaliser ce montage sur le site d’Alan Parekh : hackedgadgets.com
