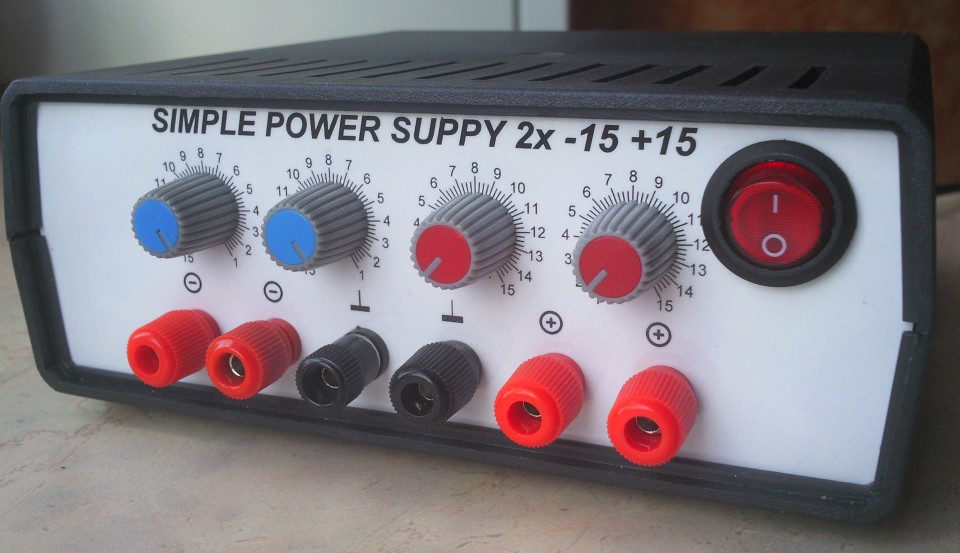

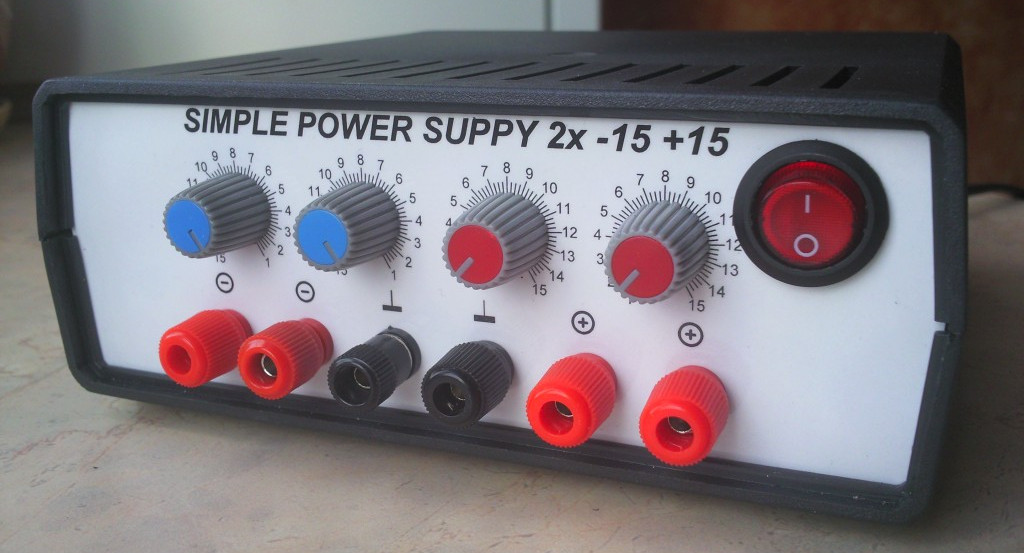

Manekinen a fabriqué une alimentation variable très simple à réaliser à partir de régulateurs variables comme le LM317 et le LM337.

Le montage permet donc de disposer de deux sorties négatives de -1,25V à -15V et de deux sorties positives de +1,25V à +15V.

Au niveau d’intensité de sortie, on peut compter sur 1,5A sur chaque sortie, et les masses des alimentations négative et positive sont isolées galvaniquement, mais un simple strap peut permettre d’utiliser cette alimentation en symétrique pour par exemple alimenter un montage à AOP.

diy-fabriquer-une-double-alimentation-variable-a-moindre-cout_01

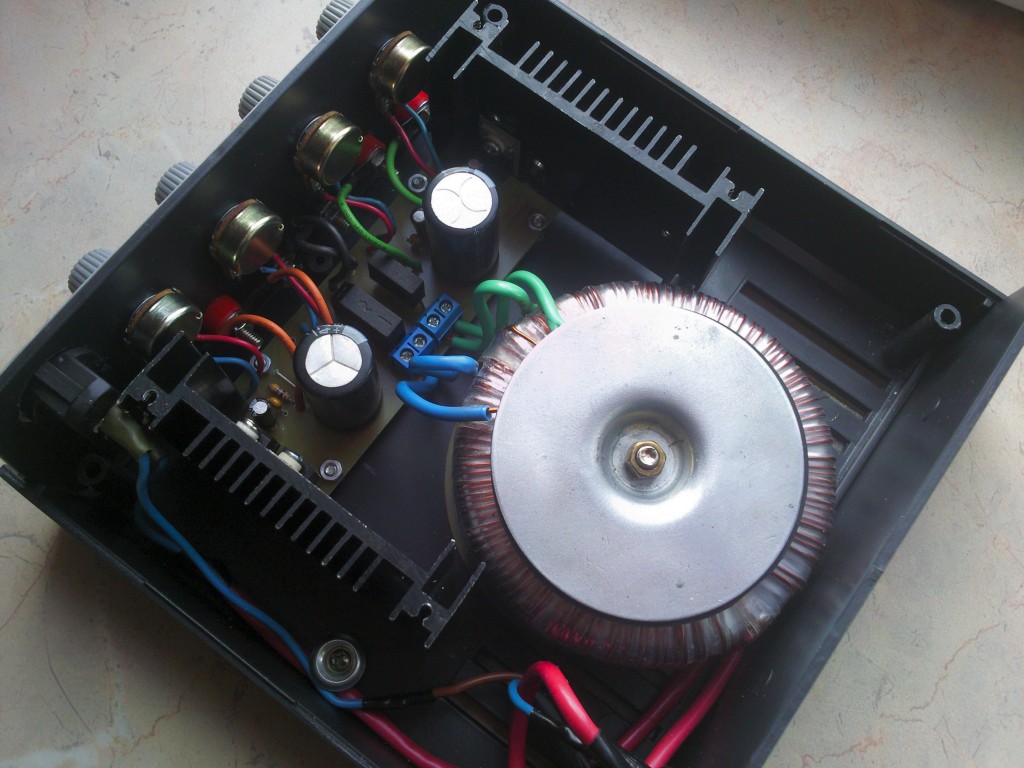

Au niveau de la partie électronique, rien de vraiment compliqué, un transformateur va adapter le réseau en 15V alternatif.

La tension est ensuite redressée avec un pont de diode et régulée avec un montage à base de deux LM317 pour la partie positive et de deux LM337 pour la partie négative.

diy-fabriquer-une-double-alimentation-variable-a-moindre-cout_02

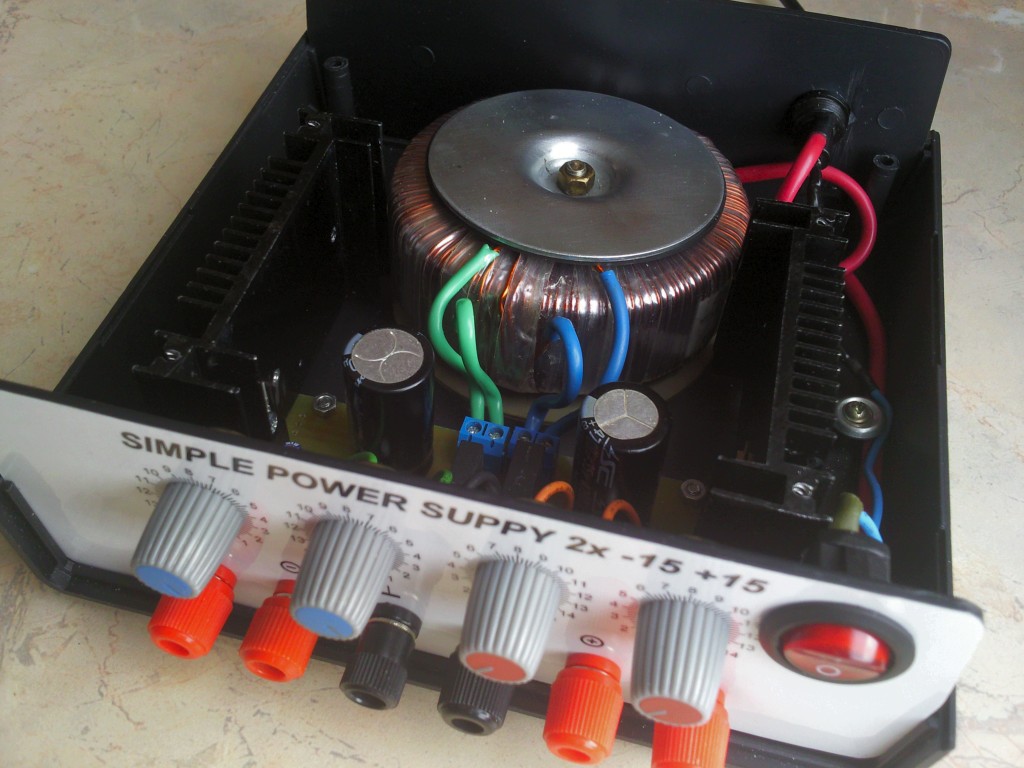

Vous pouvez retrouver sur le site mdiy.pl tous les détails de cette réalisation dont le process de réalisation de la face avant.
