Mrworf1701 a trouvé un moyen astucieux pour créer un clone du système ambilight, pour cela il a utilisé un montage électronique à base de simples transistors qu’il a connecté sur la prise VGA.

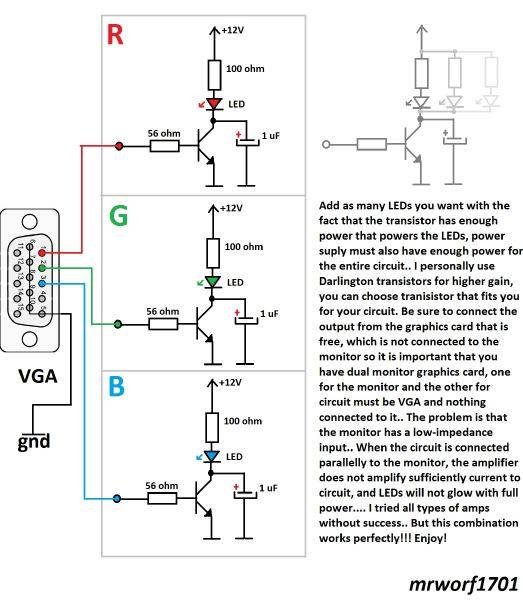

Voici le schéma de son installation :

Comme on peut le voir, sur chaque canal (Rouge Vert ou Bleu) un transistor permet d’amplifier la valeur instantané de la couleur, et la LED correspondante est alors éclairée proportionnellement.

Ce montage ne réalise pas un échantillonnage pour réaliser déterminer les couleurs majoritaire, mais il réalise pourtant un système ambiligiht assez cohérent visuellement. et surtout très simple à reproduire.

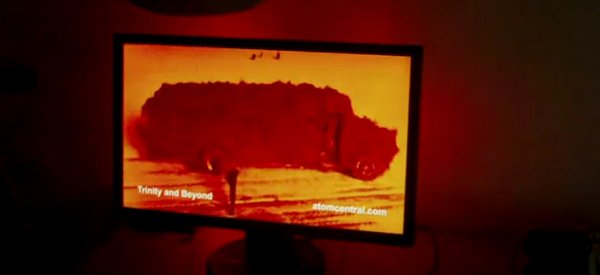

Voici la vidéo de démonstration de ce système.

Pour en savoir plus…

Philips Ambilight est l’abréviation de technologie de l’éclairage ambiant. Philips Ambilight est un dispositif inventé par Philips Electronics, générant des effets lumineux autour de la télévision qui correspondent au contenu vidéo.
L’effet est un écran virtuel plus grand et l’expérience visuelle est plus immersive.
En outre, Ambilight réduit la fatigue oculaire.

visuel-condroz.be

  • maxime8n

    pas mal, pas mal. Un petit tuto pour se rendre compte de comment il a fait ???????
    (pour le placement des leds notamment)

    • Zig

      +1

  • Npster

    Le placement leds n’est pas si compliqué,et au choix: Gauche et droit ou en haut et en bas de l’écran. suffit de faire le PCB et de le relier des leds RVB,ca évite de multiplier le nombre de leds…

  • maxime8n

    en gros tu fait ton pcb avec 3transistors, 3diodes, 6 résistance et tu relie tes 3leds au pcb ?
    par contre je comprend pas le schéma de droite avec les 3 leds en //

    • semageek

      Le schéma de droite avec les LED en parallèle te montre comment faire pour connecter plusieurs LED sur chaque canaux.

  • maxime8n

    je pense avoir tout compris à part deux trucs :
    je comprend pas le schéma de droite (le schéma grisé)
    au niveau matériel ? quel type de leds? de transistors ? …..

  • pat

    Enfin ça n’a pas grand chose à voir avec l’ambilight.
    Son système, certes simple, utilise en gros la valeur moyenne de chaque composante.
    Alors que l’Ambilight, le vrai, affiche des teintes en fonction de celles sur le bord de l’écran (avec plusieurs teintes possibles sur chaque côté de l’écran, selon les versions de l’Ambilight).
    Ce système est vraiment génial je trouve. Enfin moi je ne reviendrai pas en arrière.

  • lgm42

    petit question. Si je comprend bien il faut que le signal sorte du port VGA donc ce n’est possible que sur un pc qui a une sortie VGA et pas sur une TV qui elle a un VGA comme entrée ?

    • semageek

      Il faut te piquer sur la source, dans le cas d’un PC, c’est assez simple. Pour la télé qui a une entrée VGA, si rien d’autre que le montage n’est connecté sur dessus, rien ne ce passera.

  • Spug

    Mais quel model de transistors utiliser ?! Je viens de tester avec des darlington TIP 110 et TIP 122 et rien ne se passe…

    • semageek

      Du fait du faible courant sur la sortie VGA, il faudrait mieux amplifier le signal avant pour améliorer le montage ou réaliser un double étage de transistors.
      Sans oublier la réponse en fréquence pour le choix.
      Je viens de chercher pour voir quel transistors il a utilisé, mais en vain… ;(

    • Spug

      Oui j’ai fait de même. Je lui ai laissé un commentaire sur sa chaine youtube. A voir…

  • Kromen

    Est il possible d’utiliser le 5v du vga (patte 9) afin d’alimenter le montage si il comprend 10 led rbg pour ce que est de l’intensité ?
