Jeremy vient de réaliser un robot balai à partir d’éléments recyclés et la conception est vraiment intéressante de part les nombreuses astuces utilisés pour assembler chacun des éléments.

Tout commence avec la base de construction qui est réalisé à partir d’un sous-pot pour les fleurs de diamètre 34 cm. Pour la partir motorisation, c’est des moteurs récupérés dans des lecteurs CD-ROM 5’1/4 qui propulse facilement l’engin.

Deux plaques en aluminium ont été fixées sur la partie avant afin de détecter les chocs, avec l’aide de contacts.

diy fabriquer un robot balai a base arduino 01 600x450 DIY : Fabriquer un robot balai à base dArduino

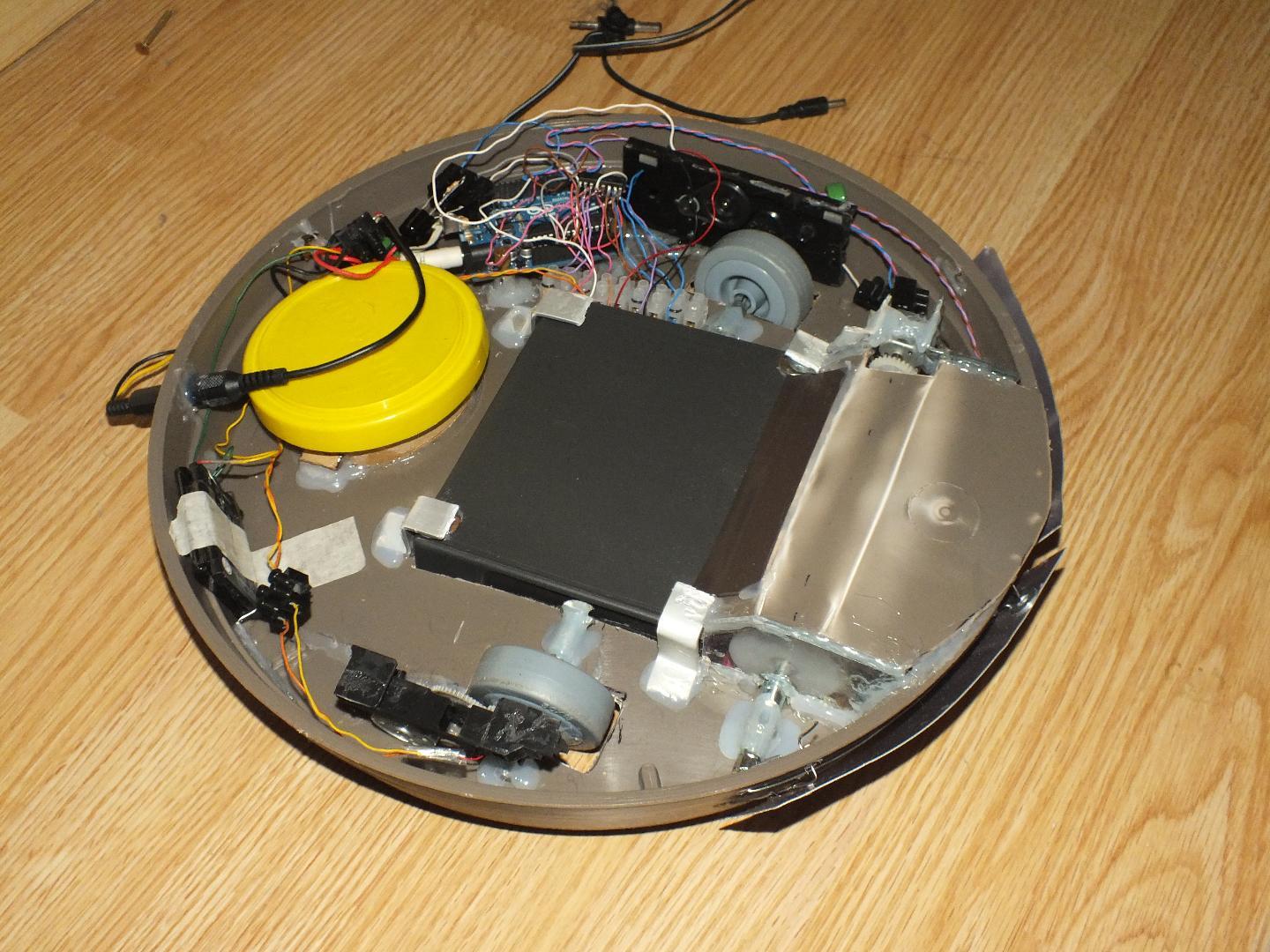

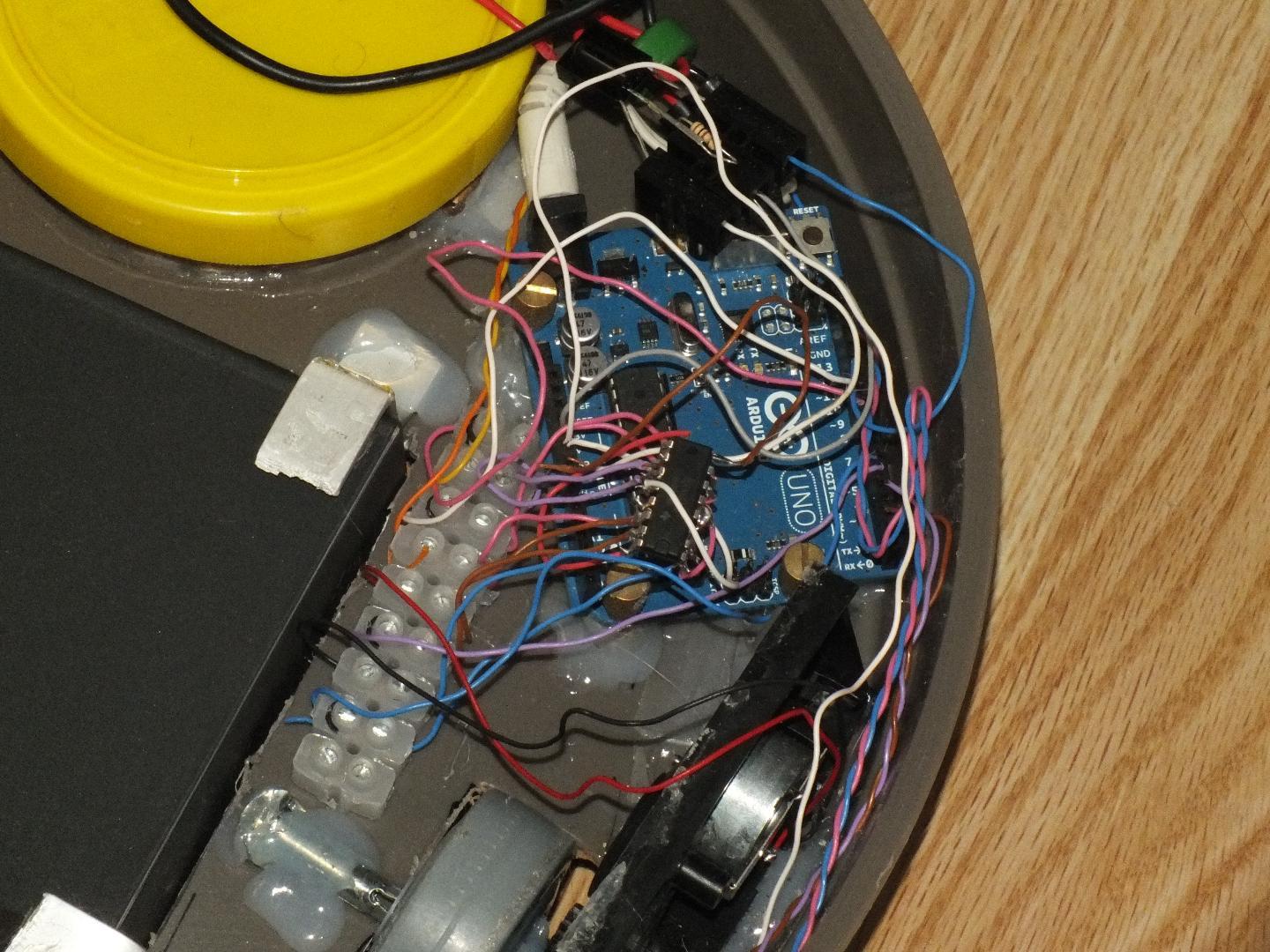

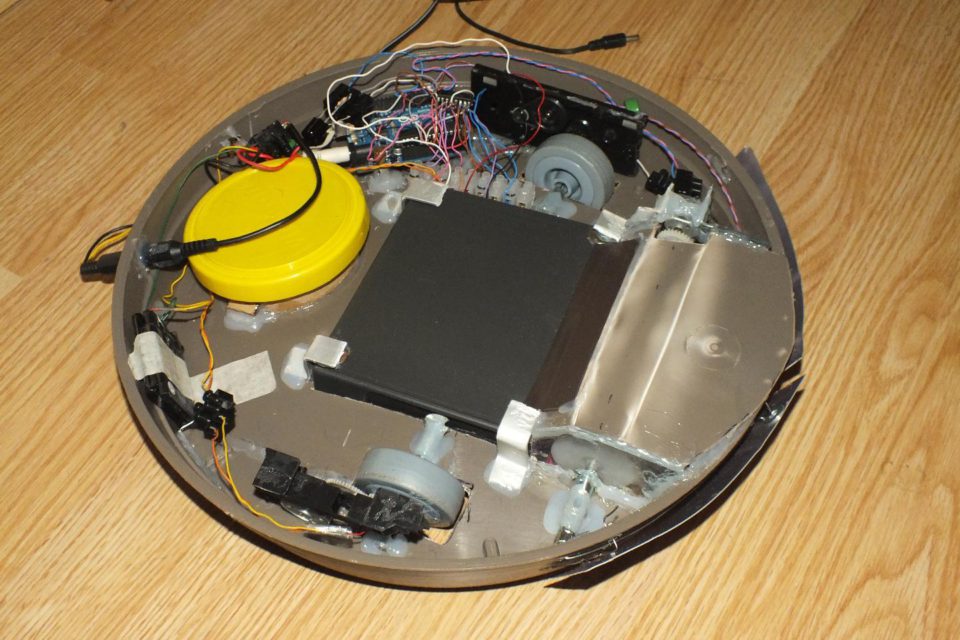

Au niveau de l’intelligence électronique c’est une carte Arduino qui a été utilisée, elle récupère les différentes informations des capteurs et elle permet ainsi de contrôler les différents moteurs.

diy fabriquer un robot balai a base arduino 02 600x450 DIY : Fabriquer un robot balai à base dArduino

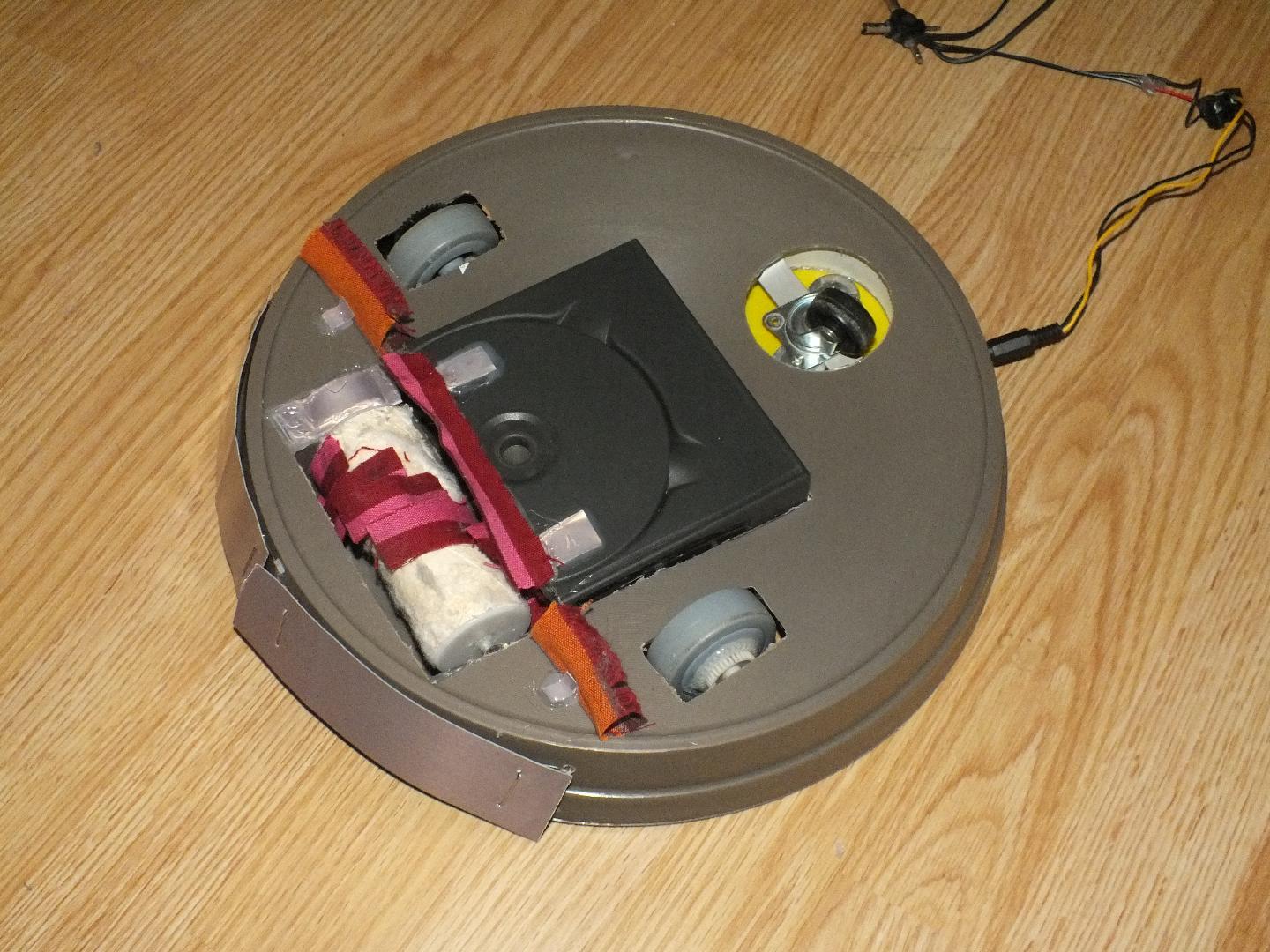

Au niveau de la fonction balai, un troisième moteur entraîne un système ramasse-poussière, il est composé d’un rouleau de peinture sur lequel des bandes de tissus ont été fixées dessus. La poussière est récoltée dans un bac composé d’un boîtier de lecteur CD-ROM.

diy fabriquer un robot balai a base arduino 03 600x450 DIY : Fabriquer un robot balai à base dArduino


L’ensemble est alimenté par deux batteries encore récupéré sur deux téléphones portables.

Afin de pouvoir contrôler facilement le robot à distance d’une manière plus manuelle, on retrouve un capteur infrarouge, ce qui permet de le piloter avec une télécommande de Freebox par exemple.

Le robot aura coûté environ 40€ à Jeremy, et on ne peut qu’applaudir son savoir-faire pour recycler et donner une nouvelle vie aux divers éléments.

Voici une vidéo de ce robot en évolution.
