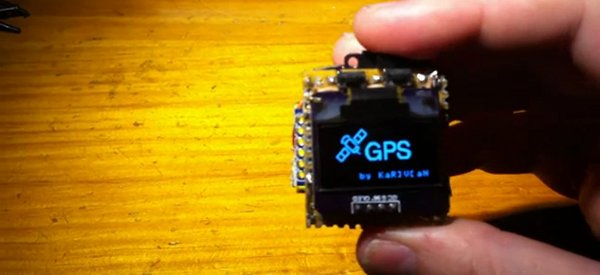

Ce petit montage électronique DIY en forme de cube est un GPS capable d’afficher sur un écran OLED quelques paramètres de base. Simple à réaliser, il est idéal pour débuter avec un montage à base de GPS.

Karman voulait à la base réaliser un compteur de vitesse par GPS pour son vélo, mais on fur et à mesure que son projet avançait il s’est aperçu qu’il pouvait réaliser bien d’autres fonction.

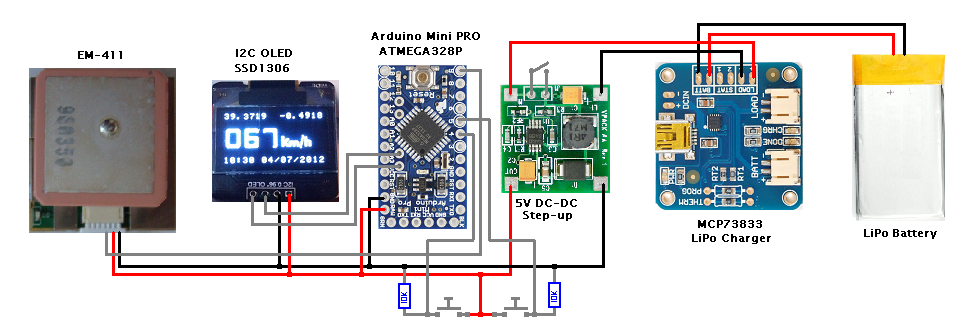

Pour concevoir ce petit GPS en forme de cube, Karman a utilisé les éléments suivants :

  • Un module GPS EM-411 avec antenne intégrée
  • Un afficheur OLED SSD 1306 : 128×64 pixels , 0.96? and 5V.
  • Une carte Arduino Mini Pro à base ATMEGA328P
  • Un convertisseur DC/DC 5V
  • Un chargeur de batterie LiPo MCP73833
  • Une batterie LiPo
  • Deux boutons poussoirs et deux résistances.

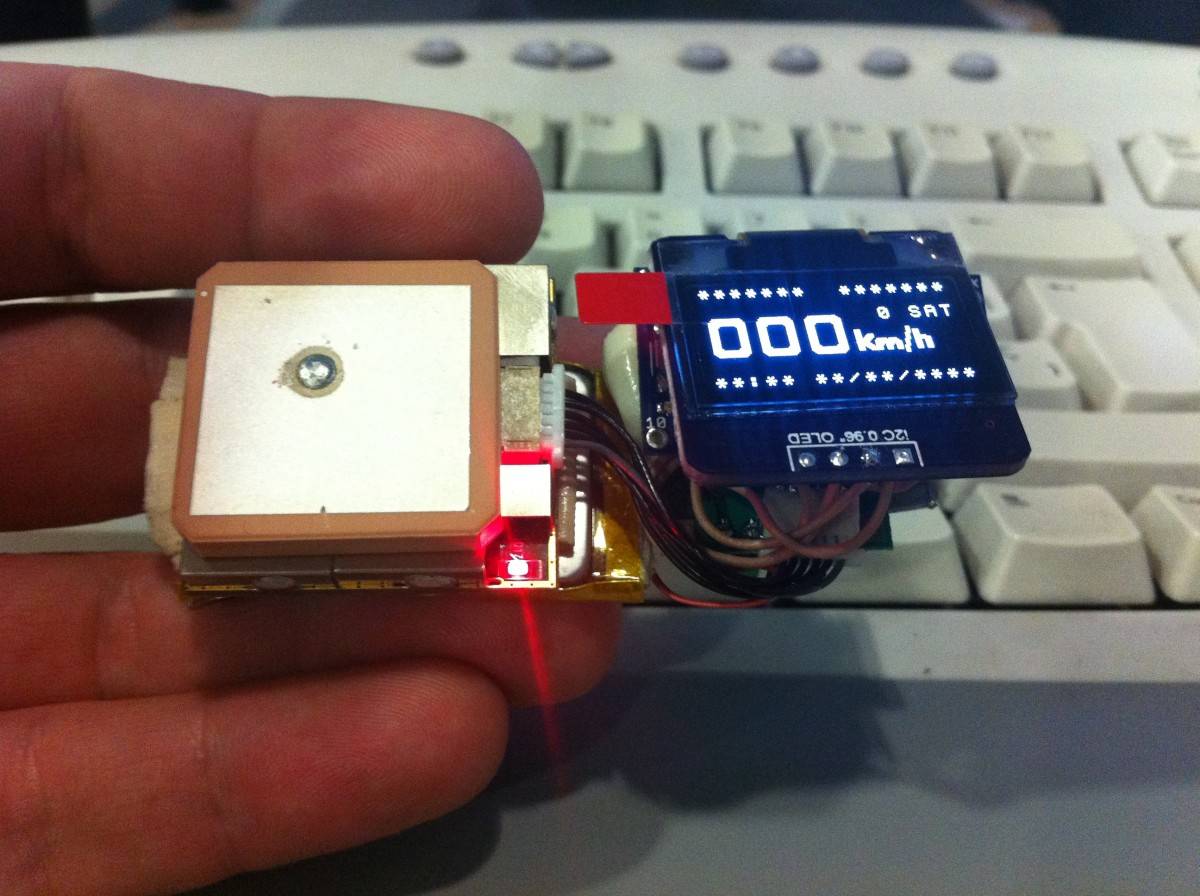

Chacun des éléments ayant une taille assez similaire, il les a assemblé en étage ce qui permet de réaliser un semblant de cube. Il suffirait d’y ajouter un boîtier en ABS pour obtenir un produit vraiment fini.
Avec un peu de programmation, il est très simple de réaliser quelques fonctions de base surtout avec la librairie TinyGPS pour Arduino qui permet de parser facilement le standard NMEA.
Karman a donc implémenté plusieurs fonctions dans son petit cube GPS , capables d’afficher les paramètres suivants:
  • Vitesse
  • Course
  • Altitude
  • Heure
  • Jours
  • Nombre de satellites utilisés
  • Distance et course depuis un point mémorisé
Voici une démonstration en vidéo de son fonctionnement :

  • Célestin Préault

    un écran i2c ? Pas mal ! j’y avais pas pensé mais pour le coup juste 2 pins d’utilisés !

  • Guillaume Batier

    Parfait ! une idée du tarifs total ?

    • semageek

      L’Arduino pro Mini : 17 €
      L’afficheur : 14 €
      Le convertisseur Dc/Dc : 5€
      Le chargeur LiPo : 11 €
      La batterie LiPo en provenance d’un vieux iPod ou 17€
      GPS : 25€

      Soit au total : 89€ au total sans chercher trop…. 😉

    • Guillaume Batier

      Super merci !

  • Mathieu LEFEBVRE

    il ne manque plus qu’un petit module pour une carte mémoire SD et ça peut aussi faire data logger.

    • Aurmichaud

       data logger c’est pour enregistrer une suite de point gpx?

  • Jcalas81

    Met ça dans un ballon de rugby, valide une procédé pour vérifier si c’est entre les perches, dépose le brevet (ah non trop tard c’est moi qui ai l’idée) et on est riche ! LOL

  • Théophile

    Salutation vous tous, pourriez vous me dire quel est la puissance des résistance et sur quel site trouvé chaque élément ?
    PS: désolé pour les fautes je n’ai que 10 ans et je suis nul en orthographe par contre je bricol tous le temps et j’adore SEMAGEEK !

    • Maxime Borges

      Les résistances sont de 10K chacune, c’est marqué sur le schéma. Après pour les compos, cherche sur google avec les nom, tu trouveras ça assez facilement normalement.

  • number1

    sur quel site trouvé l’ecrans OLED
    merci

  • Carlos

    Bonjour, quelle est la précision du GPS utilisé?

  • Carlos

    Bonjour, quelle est la précision du GPS utilisé? Cordialement,

  • charles

    Bonjour, quelle est la précision du GPS utilisé? Cordialement,

  • charles

    Bonjour, quelle est la précision du GPS utilisé? Cordialement,

    • semageek

      C’est une puce SiRF Star III : suivi de 20 canaux, sensibilité de -159 dBm, debit de 4800 bauds, synchro temps à 1µs du temps GPS, précision de 10M en 2D RMS
      et 5M en 2D RMS, WAAS enabled, précision sur la vitesse de 0.1M/s.

  • pyromat

    peut on avoir plus de détails sur le montage ?

  • Bonjour ! Pouvez vous me passer un lien, ou m’envoyer, le code source pour le PIC pour le GPS (et l’afficheur si possible aussi), ce serait vraiment sympa !!! C’est pour un futur projet d’embarqué, incluant un GPS. Merci par avance !!! PS: m’ecrire via facebook pour me l’envoyer).

  • En tout cas chapeau !

  • matthieu

    Excuse moi Semageek mais si je ne me trompe pas il est casiment impossible de trouver le module
    GPS EM-411 à moins de 40 euros

    • semageek

      En cherchant un peu, on peut le trouver à 21,19€ 😉

    • matthieu

      Sur quel site tu le trouve à 21.19 euros ?
      Ps: pourrais tu me donner les liens, stp

    • bobbybob

      Google : « GPS EM-411 »

      2e lien…

    • GoogleAddict

      Google ayant un référencement personnalisé, votre deuxième lien ne sera peut-être pas le même, pour une même recherche, que le mien.

  • Ze-Bob

    Très intéressant ce GPS, est-il possible de lui imposer une mesure de vitesse en 5 ou 10Hz, j’en aurais besoin en Offshore RC ?
    Merci.

  • xYwo

    Bonjour,
    Quel est la puissance de la batterie (V et mAh)
    Ou peut-on trouver le code ?
    Merci !

  • Paolo Crippa

    Hola a todos

    No puedo encontrar tuttii componentes que tienes que darme el enlace? Necesito el cargador y la batería lipo … y si usted tiene incluso el enlace de gps gracias

  • Djo Falcy

    Bonjour,
    le module GPS possédant une alimentation 5V et la batterie d’Ipod nano étant de 3.7V y a-t-il moyen d’expliquer la transformation ? est-elle faite via le convertisseur DC/DC ou le module GPS est-il capable de tourner sous 3.7V ?
    J’attends avec impatience (=

  • Sophie

    Bonjour,
    Si je souhaite améliorer la précision des résultats, est-ce que je peux ajouter une centrale inertielle à mon montage et ainsi « combiner » les résultats ?
    Si mon idée n’est pas absurde, savez-vous quelle taille peut avoir une centrale inertielle ? Et fonctionne-t’elle seule ou nécessite-t’elle une carte ou un composant supplémentaire ?
    Merci !
    Sophie.

    • Mathieu

      Bonjour,
      je suis en train de réaliser ce petit cube GPS, j’ai des petits problèmes de compilation. Quelqu’un à un code qui tourne?
      J’ai comme projet de mettre une centrale inertielle et d’enregistrer les résultats sur une carte SD.
      Merci
      Mathieu
