Ce détecteur de tension est extrêmement simple à réaliser et nécessite très de peu de composants électroniques. En plus comme le montre son concepteur, il est également capable de détecter en plus de la tension, l’électricité statique, la peau, les chats, et bien d’autres choses inutiles.

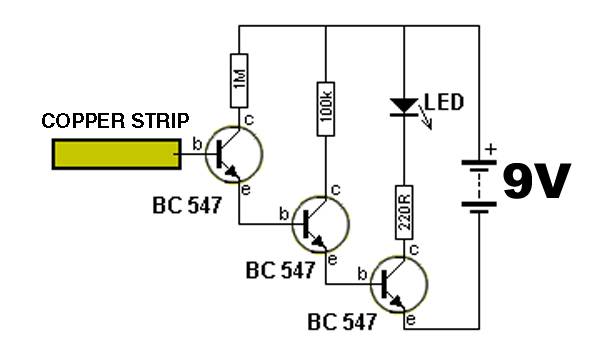

Le montage est réalisé sur une breadboard et nécessite 3 transistors BC547 monté en cascade ,3 résistances, une bande de cuivre qui servira de pointe de détection et l’information sera visualisé sur une LED.

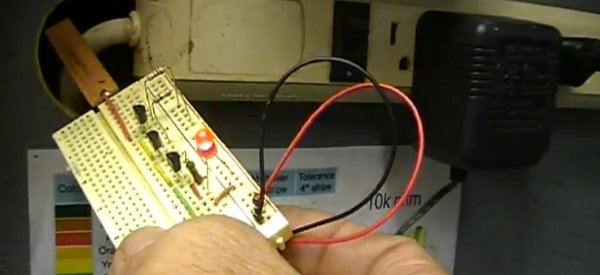

Voici une vidéo de démonstration de ce petit montage électronique :

  • pratique pour avoir un petit détecteur d’électricité statique à la maison 😛

    les liens des vidéos sont morts :/

    • La vidéo marche bien chez moi pourtant… quel  navigateur ?

    • dededu72

      j’était à l’iut, mais là c’est bon ça marche 😉
      sinon firefox, mais le lien n’était pas complet.

  • Lou

    Saisissez votre commentaire ici.

  • Lou

    Est-ce possible de faire avec des transistors 2n2222 ?

    • Anonyme

      Oui, sans problème, les transistors BC547 et 2N2222 étant tous les deux des NPN, je n’est pas vérifié les bêtas mais ils sont de mémoire assez similaires.

  • gabroel

    salut, j’ai essayé ton schéma mais ça ne fonctionne pas, la led reste allumé ! as tu une solution ? j’ai utilisé exactement les memes composants
    merci pour ton aide

    • José Delabouseplatte

      Tu habites sous une ligne a haute tension ? =P
