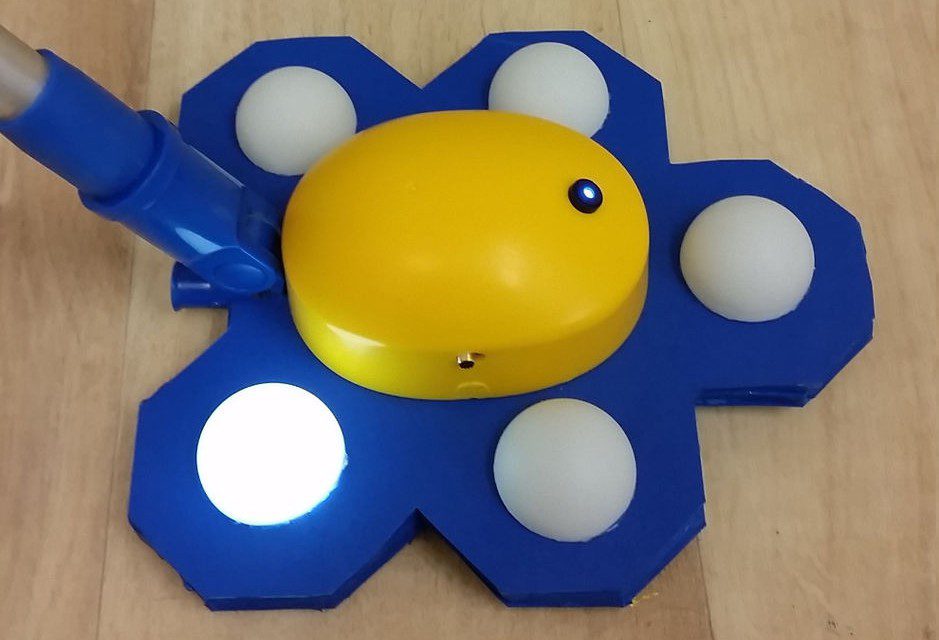

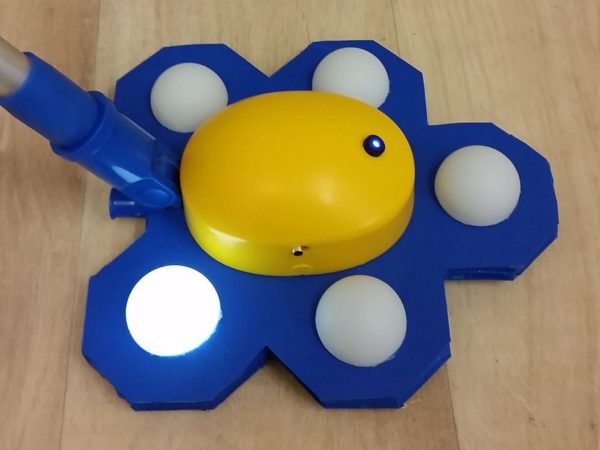

TechKiwi a fabriqué un détecteur de métaux assez original, car il comporte 5 bobines détectant le moindre morceau de métal afin d’illuminer une sphère indiquant sa position.

La base est réalisée à partir d’un Arduino Nano qui va mesurer la largeur d’impulsion qui va passer à travers chaque bobine et ainsi déduire la détection de métal.

diy-fabriquer-un-detecteur-de-metaux-a-base-arduino-01L’Arduino va produire une impulsion carré à travers un circuit LC qui va être comparé avec un ampli LM339 à la bonne fréquence de résonance du même circuit LC et ainsi généré un signal de détection qui retourne sur l’arduino. C’est vraiment barbare l’analogique, et mes cours d’AOP sont bien loin. 😉

diy-fabriquer-un-detecteur-de-metaux-a-base-arduino-02

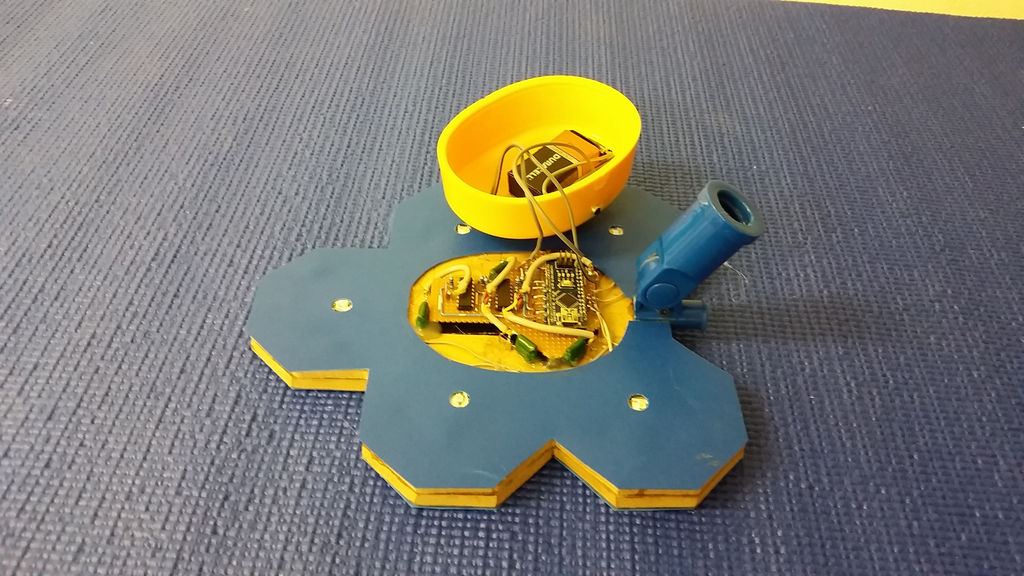

L’ensemble a été intégré sur une planche de medium, avec des balles de ping pong pour recouvrir les LED de détection et un support de manche à balai. Un joli capotage recouvre la carte Arduino pour rendre le montage plus élégant, et pour recevoir une pile de 9V.

Voici la vidéo de démonstration.

Vous pouvez retrouver tous les détails de cette réalisation sur instructables.com
