Robert Dunn souhaitait installer un 4ème feu stop sur sa voiture, mais il souhaitait également qu’il puisse afficher des indications et informations.

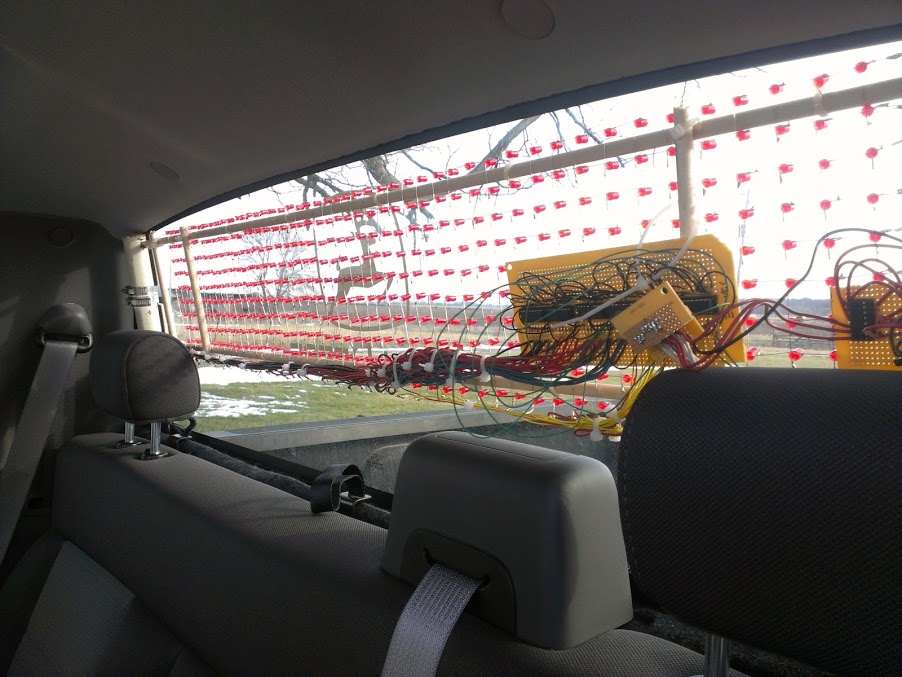

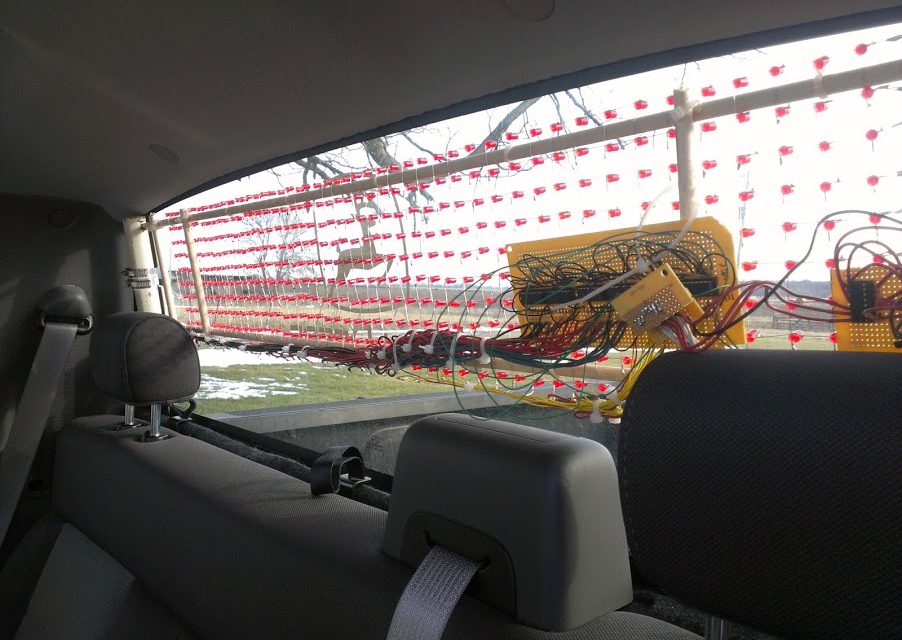

Il donc réalisé une matrice géante de 48×10 LED qu’il a soudée en s’armant de patience et à l’aide d’une planche pré-percée pour respecter des intervalles réguliers.

diy fabriquer un 4eme feu stop bien original a base arduino 01 600x450 DIY : Fabriquer un 4ème feu stop bien original à base dArduino

Pour piloter cette matrice de 480 LED, il a utilisé une 4017 ( compteur décimal ) et 6 circuits 74HC595 ( registres à décalage 8 bits ).

Cela permet de piloter la matrice avec seulement 5 fils.


diy fabriquer un 4eme feu stop bien original a base arduino 02 600x450 DIY : Fabriquer un 4ème feu stop bien original à base dArduino

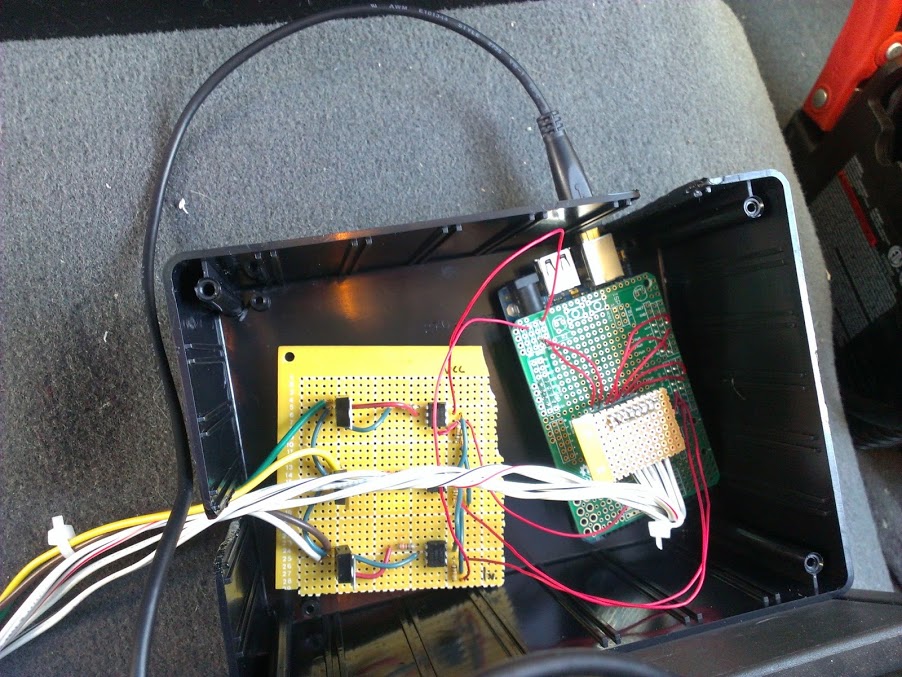

Pour la gérer l’ensemble, on retrouve une carte arduino ADK, mais une simple carte arduino Duemilanove aurait pu suffire. Cette dernière récupère les informations en provenance des clignotants et de la pédale de freins pour afficher des messages personnalisés.

Voici une vidéo de démonstration de ce montage électronique.
