    DIY : Comment imprimer une plaque de prototypage

    Olivier Despont Publié le 8 avril 2013
    5
    1.6K Vues


    • Partagez sur Facebook
    • Twittez

    Cette méthode est essentielle pour souder vos plaques à trous de prototypages comme un professionnel. Elle va vous permettre d’imprimer sur la plaque de prototypage l’emplacement des composants et les diverses pistes nécessaires à votre montage électronique.

    Bien souvent, on utilise ce type de plaques pour essayer une solution, mais dès que l’on souhaite réaliser une série, c’est bien assez laborieux. Avec la technique de hackedfrompieces, plus d’erreur possible…

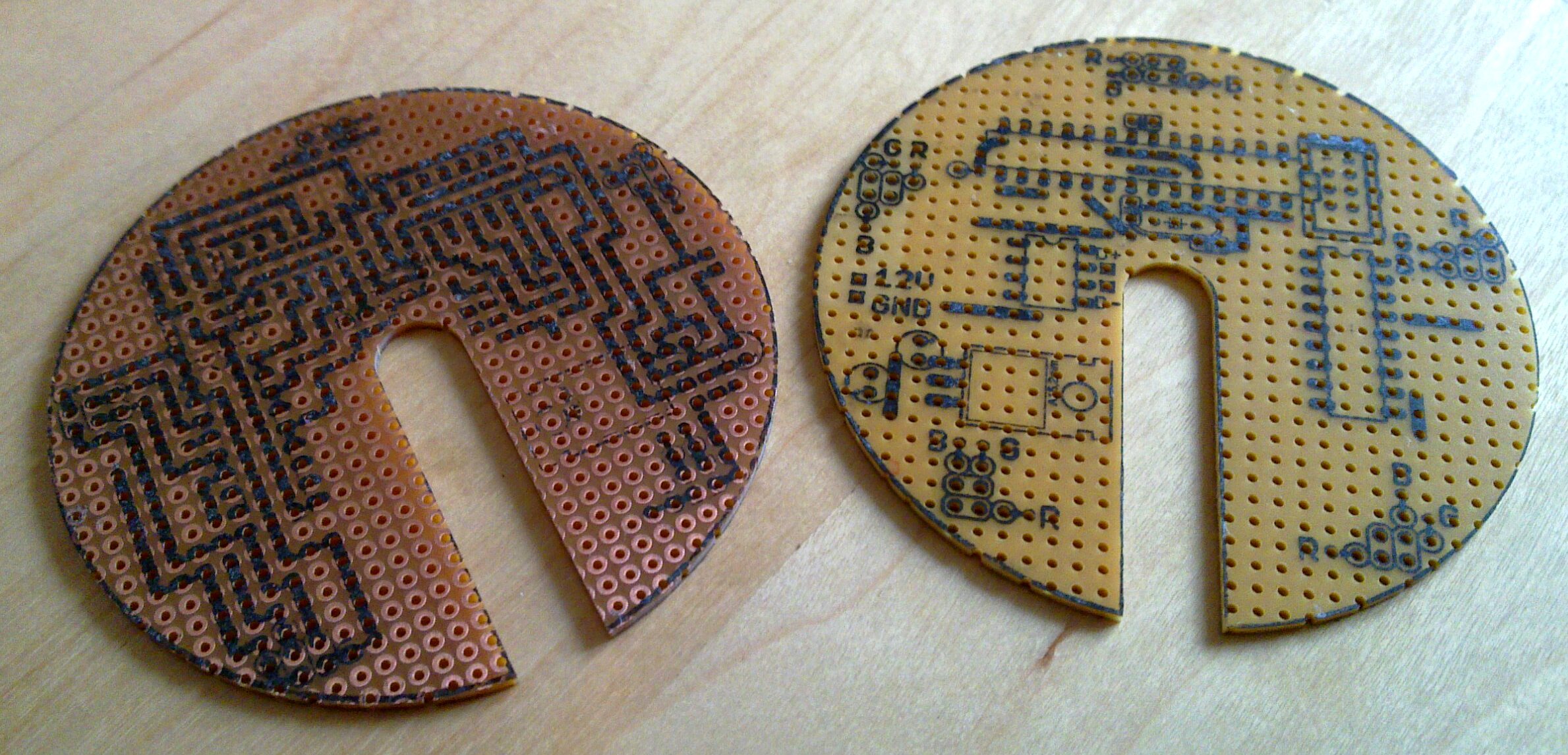

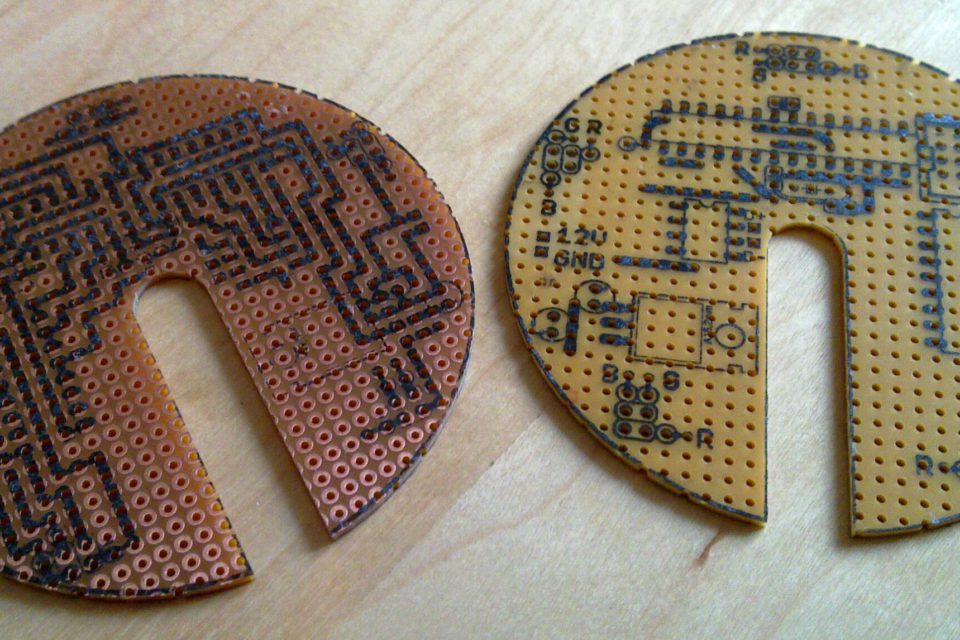

    diy-comment-imprimer-une-plaque-de-prototypage

    Tout d’abord, il va falloir saisir votre schéma sous un logiciel de CAO électronique et router le circuit en respectant une grille à 0,1 pouces et en ne faisant que des angles droits.

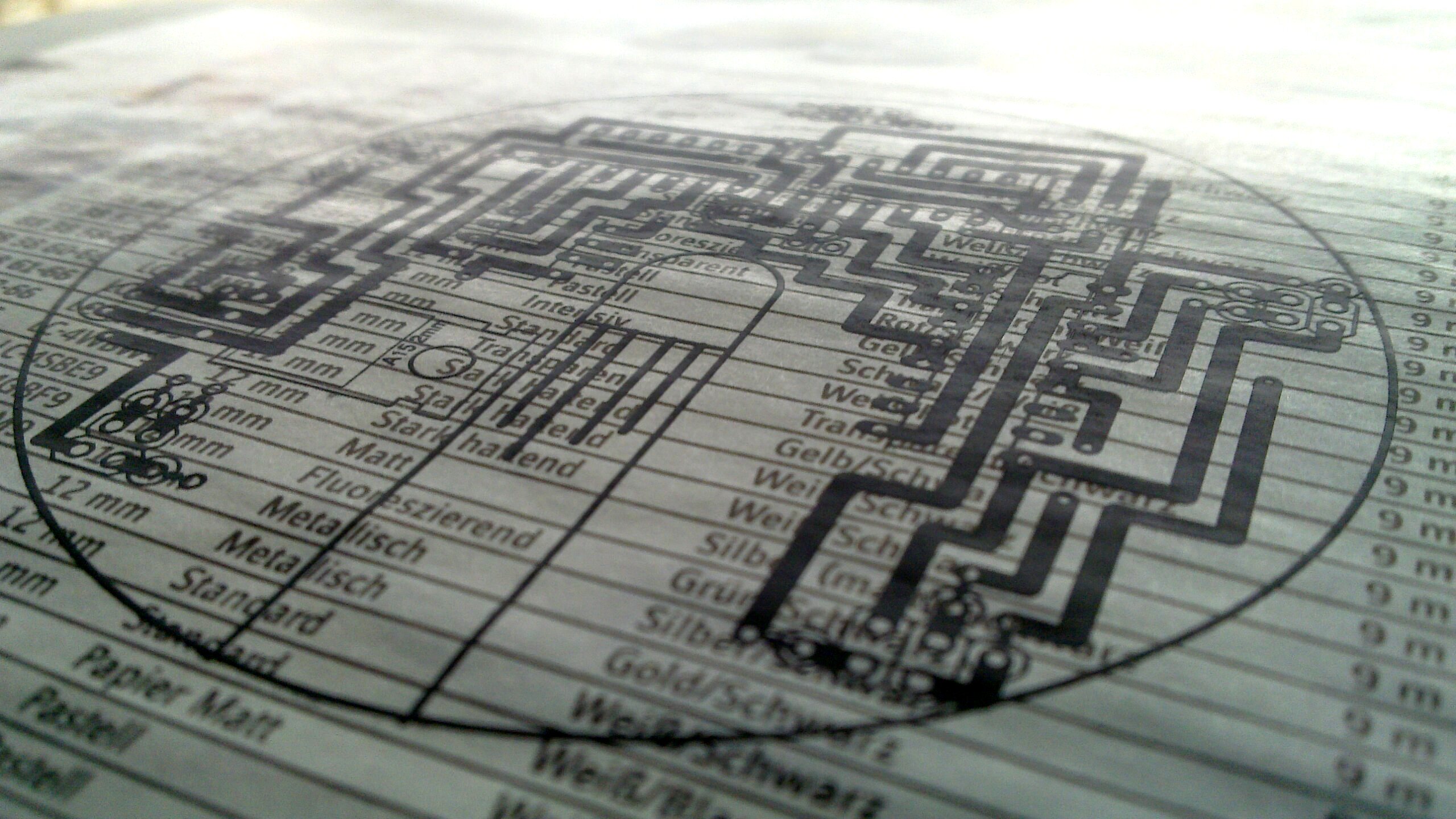

    Une fois le circuit routé, il faudra imprimer les pistes sur une feuille de catalogue, ou papier glacé,  avec une imprimante laser. De cette façon, le toner ne vas pas vraiment fusionner avec le papier.

    diy-comment-imprimer-une-plaque-de-prototypage-02

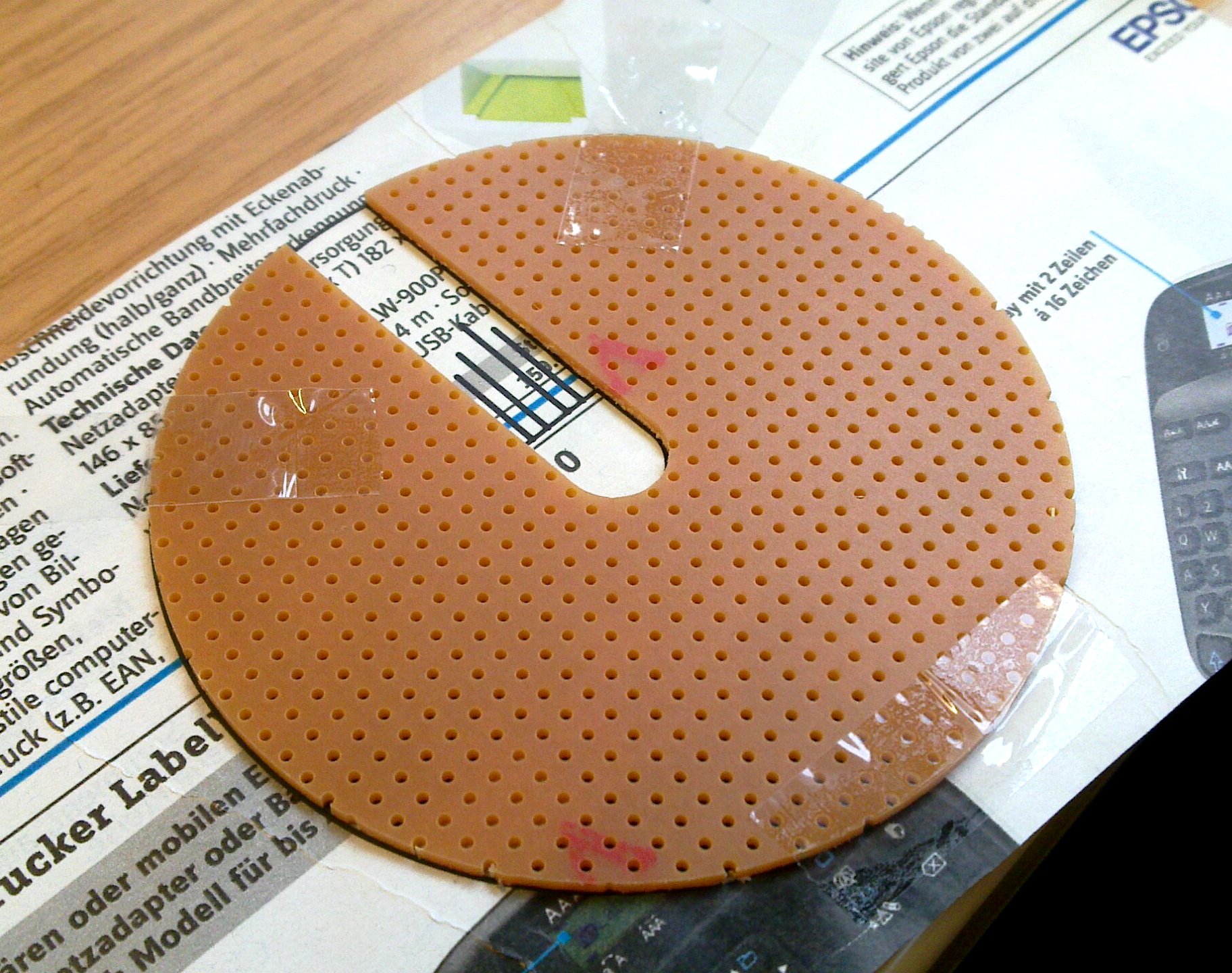

    Il faudra ensuite bien aligner cette impression avec une plaque de prototypage.

    Un coup de vieux fer à repasser va permettre de transférer le toner sur la plaque à trous.

    diy-comment-imprimer-une-plaque-de-prototypage-03

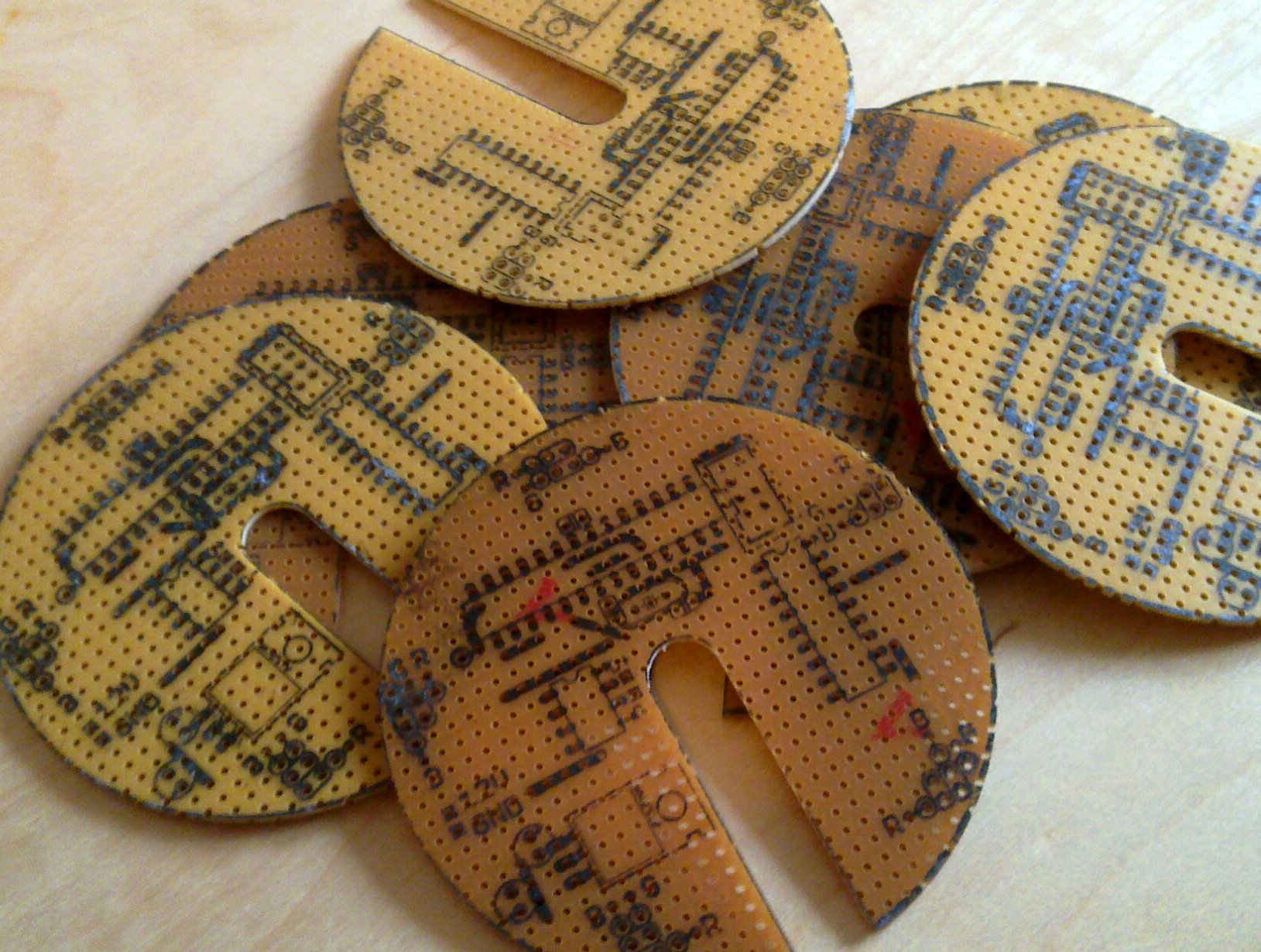

    Il suffit de répéter l’opération sur l’autre face avec l’implantation des composants.

    diy-comment-imprimer-une-plaque-de-prototypage-04

    Le montage des composants devient ainsi une simple formalité comme on peut le voir dans la vidéo suivante :
