Skot9000 a réalisé DigitGrid, un afficheur matricielle géant à partir d’une multitude d’afficheurs 7 segments. Il faut prendre un peu de recul pour apprécier cette réalisation DIY, c’est seulement énorme.

La conception

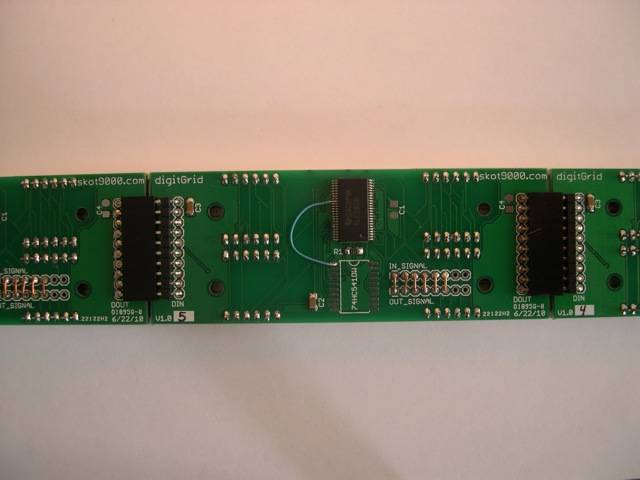

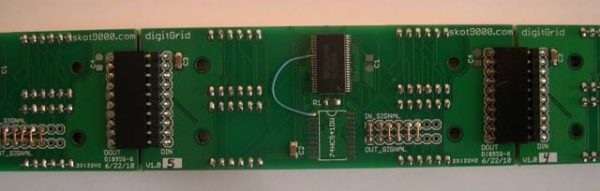

Pour arriver à un tel résultat, Skot9000 a réalisé tout d’abord des circuits imprimés capable de gérer chacun 8 afficheurs 7 segments. Ces petits modules sont chainables et il possible de discuter avec eux grâce à une liaison série.

Le contrôle

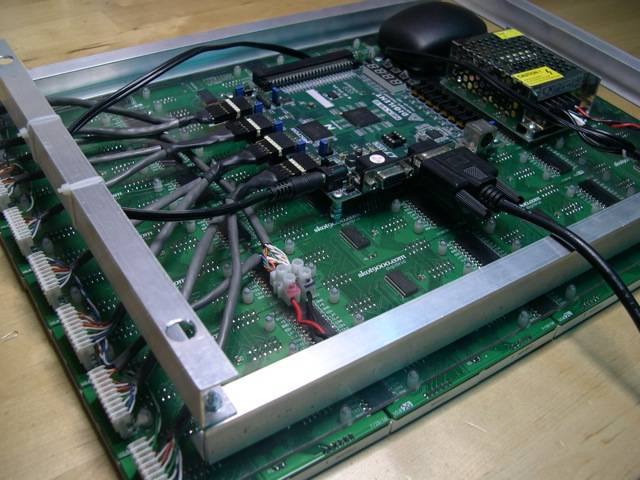

Pour arriver piloter l’ensemble de ces modules, au total 512 afficheurs afficheurs 7 segments arrangé en 8 lignes de 64, c’est un FPGA qui a été utilisé.

Le résultat est juste seulement fabuleux, vous pouvez le découvrir dans la vidéo qui suit :
