La fondation Raspberry PI a annoncé aujourd’hui le lancement d’un écran tactile 7 pouces multi-touch, jusqu’à 10 appuis distinct, et surtout qui utilise le port DSI (Display Serial Interface ).

Cet écran est disponible en pré-commande sur la boutique Semageek  : Ecran tactile officiel Raspberry PI 7 pouces DSI.

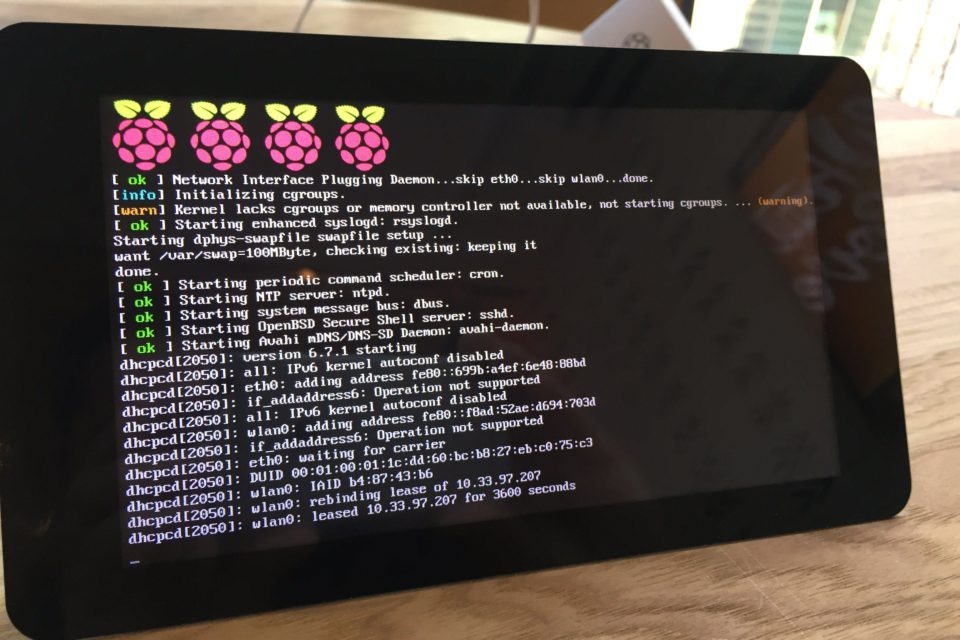

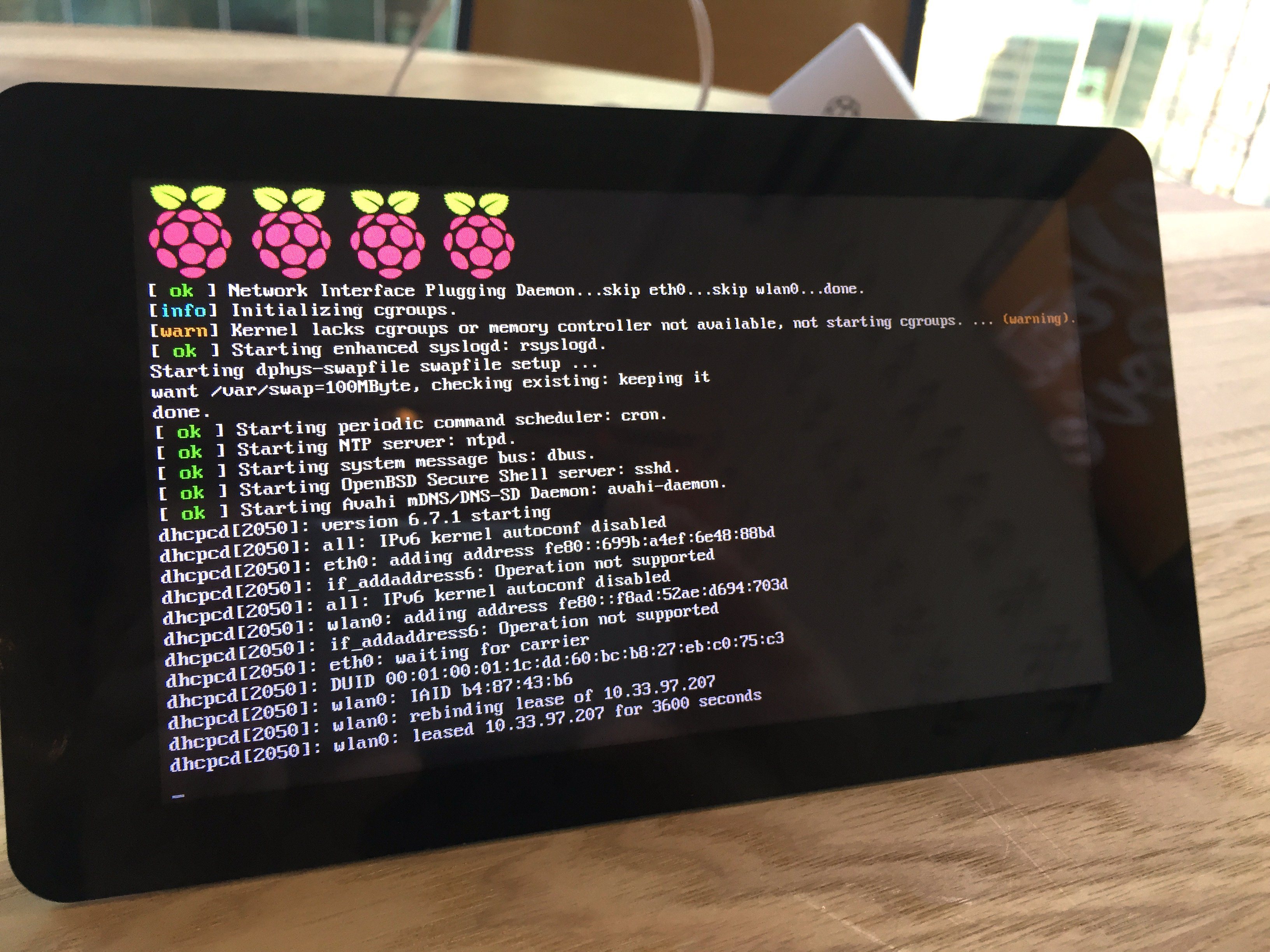

commercialisation-de-lecran-tactile-multi-touch-dsi-officiel-raspberry-pi-01

Cet écran dispose des caractéristiques suivantes :

  • Utilise le connecteur DSI (Display Serial Interface)
  • Il est alimenté en 5V et GND à travers le connecteur GPIO
  • L’écran tactile peut fonctionner simultanément avec un écran HDMI (Dual Display possible)
  • Cet écran n’est pas un HAT
  • La méthode de connection de cet écran laisse disponible tot le port GPIO
  • Dimension de l’écran :194mm x 110mm x 20mm
  • Zone visible de l’écran : 155mm x 86mm
  • Résolution de l’écran : 800 x 480 pixels
  • Tactile capacitif jusqu’à 10 doigts

Historique

Cet écran a fait beaucoup parler de lui, car le port DSI était assez fermé au niveau code bas niveau du GPU par la fondation Raspberry PI et il n’existait aucun écran officiel pour le port DSI.

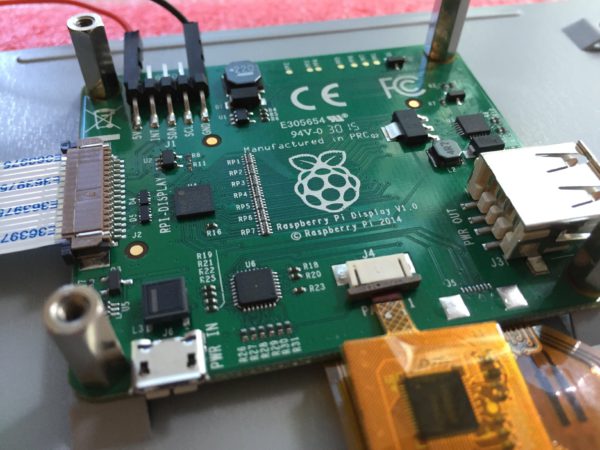

commercialisation-de-lecran-tactile-multi-touch-dsi-officiel-raspberry-pi-02

Il était donc enfin temps de libérer le port DSI rien que pour amortir son intégration quantifiée à plus 608000$ pour un connecteur jusqu’à présent inutile.

Présentation du pack

L’écran sera donc vendu en pack qui comprend tout pour une utilisation basique.

commercialisation-de-lecran-tactile-multi-touch-dsi-officiel-raspberry-pi-03

  • 1 X écran tactile 7 pouces
  • 1 X carte adaptatrice
  • 1 X cable rubban DSI ( pour la liaison entre la carte adaptatrice et l’écran )
  • 4 X colonettes support et vis
  • 4 X Cables jumper ( Pour alimenter la carte adaptatrice avec le port GPIO )

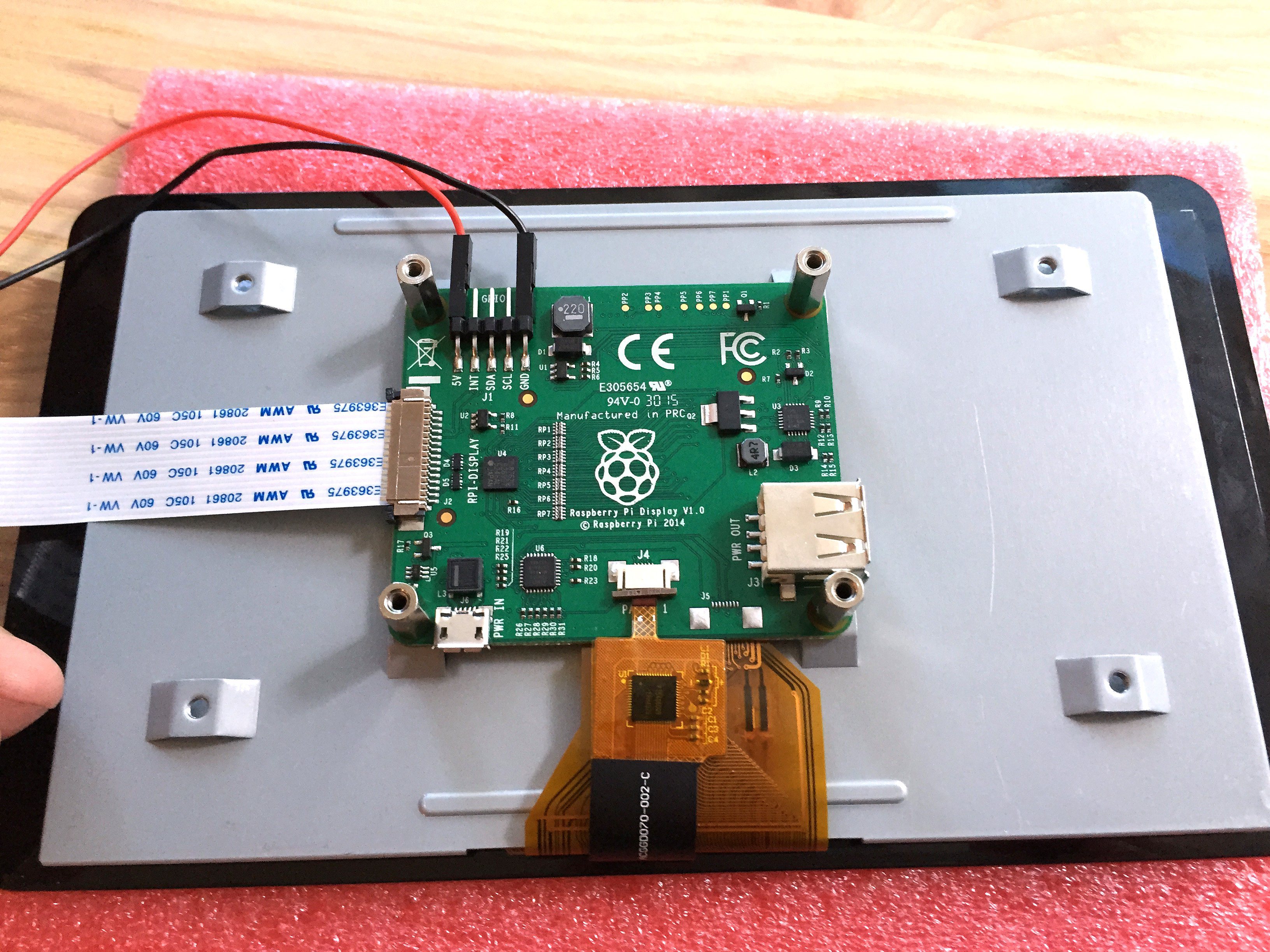

commercialisation-de-lecran-tactile-multi-touch-dsi-officiel-raspberry-pi-043

Après une mise à jour du firmware, vous serez ainsi prêt à utiliser cet écran comme dans la vidéo suivante :







  • Cyril

    C’est utilisable sur tout les modeles de raspberry ?

    • semageek

      Apparemment oui, mais l’entraxe pour fixer la carte est seulement compatible des modèle A+, B+ et PI2.

  • Sais-tu si il existe des bon écrans similaire mais de plus grande taille (15″, 17″, 21″) ?

    J’ai beau chercher sur Aliexpress, je trouves beaucoup de DIY à base d’écran de laptop + carte graphique mais rien d’abordable et plus « ready » comme l’officiel de RPi

    • semageek

      Pour une taille en 15″ 17″ ou 21″ le mieux est de partir avec un écran tactile standard pour pc du commerce, cela devrait revenir moins cher. mais il faudra passer par le hdmi et l’usb. ( désolé pour le retard)

  • rodo

    j’ai acheté cet ecran mais rien ne fonctionne, comment mettre a jour le firmware de l’ecran??
