le logiciel Ardublock est un plugin qui s’ajoute à l’ide d’arduino et qui vous permet de programmer en blocs de fonctions, un peu comme scracth4arduino, ou appinventor pour android. L »intérêt d’ardublock est qu’il vous génère les lignes de codes.

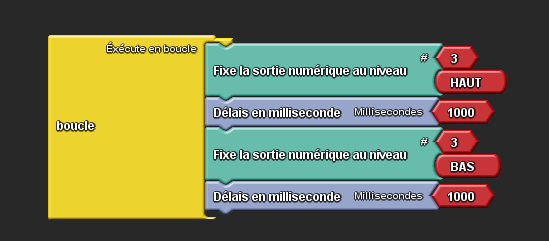

Vous pouvez alors découvrir toutes les possibilités offertes par ce plugin, par exemple pour des ateliers Newb’s Arduino ! Ainsi un blink a led devient un jeu d’enfant !

Cerise sur le gâteau, je me suis permis de traduire le logiciel en français !

Pour l’installer c’est très simple !

1 – Repérez votre dossier sketchbook en démarrant l’IDE Arduino et en vous rendant dans les paramètres de l’IDE.

2 – Télécharger ardublock sur ma dropbox ici : http://dl.dropbox.com/u/12532086/ardublock-all-french.jar

3 – Rendez-vous dans le répertoire de votre scketchbook et créez cette arborescence :

[chemin de votre sketchbook]/tools/ArduBlockTool/tool/

4 – Copiez simplement ardublock-all-french.jar à l’intérieur du répertoire créé.

pour info les répertoires par défaut sont :

  • pour Mac, /Users/<votre nom d’utilisateur>/Documents/Arduino/tools/ArduBlockTool/tool/ardublock-all.jar (créez le repertoire tools/ArduBlockTool/tool)
  • pour Linux, /home/<votre nom d’utilisateur>/sketchbook/tools/ArduBlockTool/tool/ardublock-all.jar  (créez le repertoire tools/ArduBlockTool/tool)
  • pour Windows, C:/Users/ »votre nom d’utilisateur »/Documents/Arduino/tools/ArduBlockTool/tool/ardublock-all.jar (créez le repertoire tools/ArduBlockTool/tool)

5 – Redémarrez l’IDE Arduino et commencez à créer votre premier sketch en blocs en vous rendant dans le menu Tools>Ardublock !

6 – Une fois vos blocs assemblés (n’oubliez pas de commencer par une boucle), cliquez sur générate et hop ! le code est construit dans votre IDE… magique non ?

PS : pour les petits curieux, le fichier de traduction se trouve dans le .jar et dans le répertoire suivant : /com/ardublock/block/ardublock_def.xml.

par contre si quelqu’un me trouve la façon de créer de nouveaux blocs, je prends ! (j’aimerais bien un bloc tone)

PS2 : le site d’ardublock : blog.ardublock.com

  • Flo

    Étape 5 ?

    • Anonyme

      Oui, c’est corrigé, petit bug de mise en forme… oups…

    • Flo

      Merci 😉

  • Une tuerie, je sens que je suis pas couché ^^

  • Flo

    Effectivement, c’est énorme !! Pour apprendre à programmer un arduino, ça nous donne toute la syntaxe du code super facilement !
    Vraiment bravo, et si y a moyen de participer en rajoutant des fonctions, je suis preneur aussi !!

  • Célestin Préault

    A ça me rappelle Minibloq

    mais avec une interface de l’AppInventor !

  • crash

    excellent j’adore :d

  • Pedro-96

    euh sa marche pas  ?? je met quoi dans preference ?? le chemin complet ?? esque c winrar qui bloque le fonctionnement ?? je dois extraire ou juste deplacer ??  merci de me repondre

    • Julienrat

      hellio et bonne année !
      reprends l’étape 3 tu as du louper un truc. théoriquement, arduiblock se trouve dans le menu tools. Il n’y a pas à modifier « preferences »
      bon courage

  • Pierresegura

    je suis daccord merci beacoup pour cet article mais j’etais bien content de pouvoir placer des etapes jusqu’a ce que je trouve pas le moyen d’en suprimer si quelqu’un sais merci d’avance

    • Julienrat

      pour supprimer un block, déplaces le dans la boite à outils de gauche

  • Julienrat

    OUI ! tu as tout a fait raison ! dropbox n’est pas terrible ! je viens de découvrir HUBIC de OVH, à tester !

  • Willtynux

    Super, c’est une vrai tuerie ce plugin !Je vais l’utiliser en cours avec des élèves de 3ème (domotique, robotique). Il y a comme un bug au niveau de la taille de la fenêtre, on est limité à un certain nombre de lignes, après on  ne peut pas descendre l’ascenseur … j’ai mis un commentaire sur le blog du concepteur.
    De plus ardublock doit être packagé pour debian par un collègue et ça c’est cool !
    Pour info minibloq n’est pas libre.
    Keep hacking evil !

  • Poto

    Salut,
    super cette traduction, thx 😉
    au asssage, le blog de arduinoBlock te meme en avant sur leurs blog
    http://blog.ardublock.com/2012/02/08/ardublock-on-semageek-in-french/

    c’est bon ca 😉

  • Eric Pampaloni

    Bonjour Julien.
    Merci pour le lien via la Drop Box mais il me fait une erreur 404!
    Pas réussi à télécharger ardublock en français!
    Mon fils est très intéressé et ne parle pas encore assez anglais pour tenter la version de Shakespeare;-)
    Meilleures salutations.
    Eric

  • Eric Pampaloni

    Bonjour Julien.
    Lors de l’accès à votre dropbox j’ai une erreur 404 en retour!
    Merci pour votre travail, mon fiston serait très intéressé par la version française. Il n’est pas encore très alaise avec la langue de Shakespeare;-)

  • arnaud

    Bonjour, je suis prof de techno et je me demande s’il est possible et comment de modifier le texte noté dans les block d’arduiblock, afin de rennomer certains blocs en rapport avec certaines fonction de la maquette ?

    Merci pour votre travail et pour votre aide

    arnaud

    • semageek

      Bonjour,
      Justement, mon beau père est prof d’electrotech, et l’on doit creuser une solution similaire pour ses éléves, on va essayer de voir cela pendant les vacances de Noël, envoyez moi un mail après les fêtes pour voir si l’on a trouvé une solution.

    • Willtynux
    • arnaud

      Bonjour, mon niveau d’anglais et d’informatique ne me permettent pas de comprendre ce qu’il faut faire, je vais donc essayer de trouver quelqu’un ( en français ) qui puisse m’aider à changer le texte dans les blocs.Merci pour ton aide Willtynux.

  • Hatfem Az

    bonjour
    je n’arrive pas à installer ardublock dans l’interface arduino.
    cordialement

  • popoed

    aide ardublock

  • popoed

    bonjour (excusez pour le post précédent)
    je suis prof de techno et avec ardublock, j’aimerai faire un programme qui ai 2 actions simultanées.
    ex: actionner le moteur d’un portail et en même temps mettre une surveillance qui puisse bloquer le moteur. pourquoi pas, en // faire clignoter une led .
    Bref j’ai beaucoup de mal à faire ça, si quelqu’un peut m’aider je le remercie.
    j’ai du mal à passer du grafcet aux boucles.
    Merci et à +

  • Franck Sebbah

    Bonjour,
    Il semble que le lien n’est plus actif sur la dropbox. Bon le post date d’il y a 3 ans c’est peut-être normal.
    Maintenant si il est possible de le récupérer ailleurs, je suis preneur.
    Merci pour le tuto,
    Franck

    • polaroid

      Si vous télécharger sur le site ardublock directement il se mettra automatiquement en français.

  • machin

    error 403 le fichier est introuvable… pourriez vous le remettre en ligne svp 🙂
