Arduino ClockShield : Un Shield pour transformer votre oscilloscope en horloge.

Auteur :

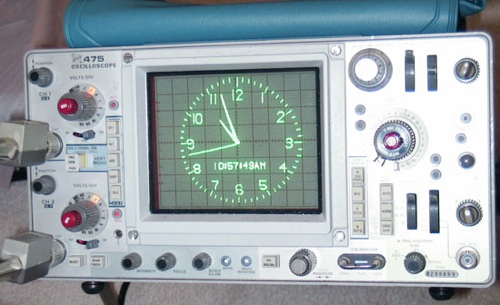

arduinoclock Arduino ClockShield : Un Shield pour transformer votre oscilloscope en horloge.

Voici un Shield pour Arduino qui permet de transformer votre oscilloscope en horloge analogique grâce à la fonction XY de celui ci. Ce n’est pas une réelle nouveauté, mais cette prouesse m’a toujours impressionné.

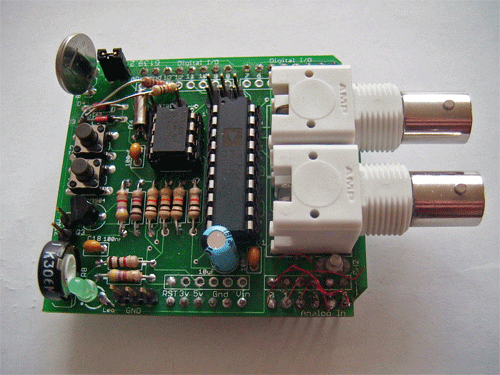

arduino clockshield 2 Arduino ClockShield : Un Shield pour transformer votre oscilloscope en horloge.

Le Shield et les schéma associé sont disponible sur : www.dutchtronix.com

Si la solution à base de Arduino ne vous satisfait pas , il existe une version standalone : AVR Scope Clock

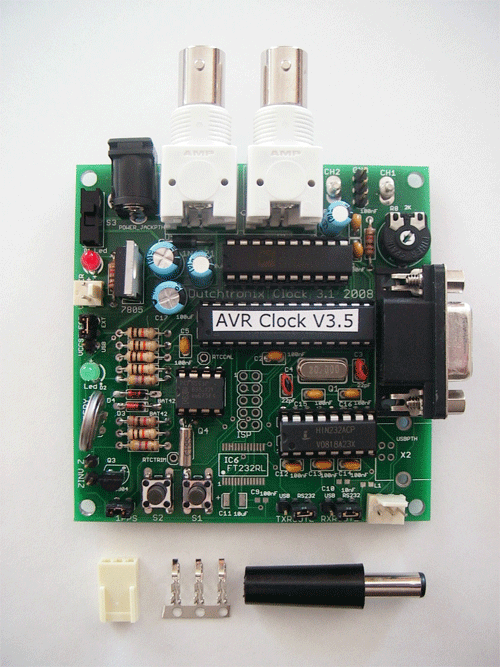

clockh3 1 enhanced board Arduino ClockShield : Un Shield pour transformer votre oscilloscope en horloge.


Tous les info pour ce montage sont disponible sur : www.dutchtronix.com

Et voilà le résultat en vidéo :

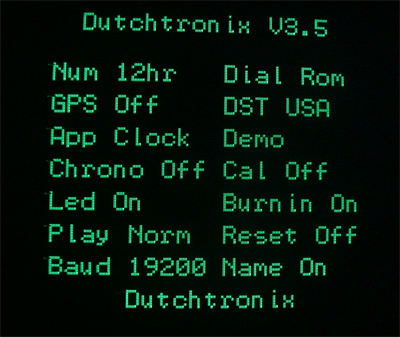

Avec les menu de conf en OSD :

scopeclockh3 1 oct 08 1 Arduino ClockShield : Un Shield pour transformer votre oscilloscope en horloge.

Voilà donc une nouvelle façon d’utiliser votre oscilloscope quand vous ne faites pas de mesure…
